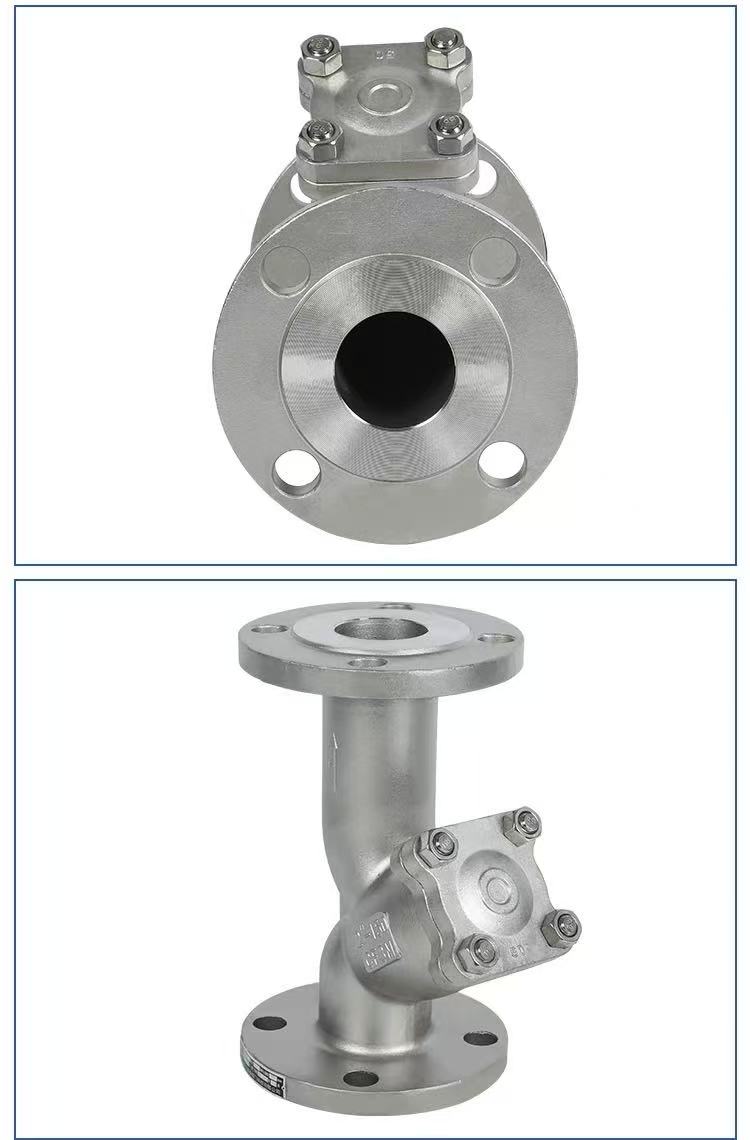

Filtro di tipo Y con flangia standard americano

Principio di funzionamento

Il filtro di tipo Y con flangia standard americana integrato della fabbrica Shenchi funziona secondo il principio dell'intercettazione dello schermo filtrante. Il mezzo entra nell'alloggiamento dall'estremità di ingresso e scorre attraverso lo schermo filtrante all'interno della struttura a forma di Y. Le impurità solide vengono bloccate all'interno dello schermo filtrante, mentre il mezzo pulito passa attraverso ed esce dall'estremità di uscita. L'area totale dello schermo filtrante è 3-4 volte l'area della sezione trasversale del tubo, con conseguente bassa resistenza e flusso rapido. Per lo scarico, svitare il tappo inferiore o rimuovere il coperchio della flangia, estrarre lo schermo del filtro, pulirlo e quindi reinstallarlo. Il corpo principale è realizzato in materiali WCB, SUS304 (CF8) o SUS316L (CF3M), utilizzando un processo di fusione integrato, che si traduce in un alloggiamento senza giunzioni e un'affidabile resistenza alla pressione. I prodotti Shenchi sono adatti per la filtrazione delle impurità nelle tubazioni utilizzate nelle industrie petrolifere, chimiche e di trattamento delle acque.

Parametri del prodotto

Nome del prodotto: filtro di tipo Y con flangia standard americana	Specifiche: (1/8"-4") DN6-DN100Specifiche: (1/8"-4") DN6-DN100
Pressione nominale: PN16	Materiale corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Standard: ANSI, BS, DIN, ISO, JIS	Temperatura applicabile: -20℃ ~ +150℃ (normale), fino a +350℃ (tipo ad alta temperatura), fino a -196℃ (tipo a bassa temperatura)
Materiale metallico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, bassa temperatura, temperatura media, temperatura normale
Metodo operativo: manuale	Guarnizioni: EPDM, PPL
Metodo di connessione: connessione a flangia	Applicazioni: Acqua, aria, gas, olio, liquidi, ecc.
Origine: Cina	Campione: campioni disponibili

Punti chiave per l'installazione

Conferma della direzione, allineamento e serraggio della flangia, supporto e protezione della tubazione.

Quando si installano i filtri di tipo Y con flangia standard americana Shenchi, prestare attenzione a tre punti chiave: in primo luogo, confermare la direzione del flusso. La freccia sul corpo della valvola deve essere allineata con la direzione del flusso del mezzo e lo schermo del filtro deve essere installato rivolto verso il basso per facilitare la sedimentazione delle impurità. In secondo luogo, garantire l'allineamento e il serraggio della flangia. Le facce della flangia devono essere parallele e concentriche, la guarnizione centrata e i bulloni serrati diagonalmente per fasi per evitare la deformazione del guscio. In terzo luogo, fornire supporto alla pipeline e protezione pre-filtro. Il filtro non deve sostenere il peso della tubazione; la tubazione deve essere spurgata prima dell'installazione per rimuovere le particelle di grandi dimensioni. Shenchi fornisce istruzioni di installazione dettagliate, supporta la personalizzazione ODM/OEM e la dimensione della maglia del filtro può essere regolata secondo necessità per garantire un funzionamento stabile a lungo termine del filtro.

Sostanze filtrate efficacemente

I filtri di tipo Y con flangia standard ASME Shenchi filtrano principalmente la materia solida sospesa nei mezzi della tubazione. Ciò include: scorie di saldatura, limatura di ferro e residui di ruggine derivanti dalla saldatura delle tubazioni; sabbia, terra, fibre di canapa e residui di sigillante rimasti dalla costruzione; particolato, cristalli e sedimenti trasportati dal mezzo stesso; incrostazioni di ruggine e frammenti di incrostazioni derivanti dall'invecchiamento e dalla desquamazione della parete interna della tubazione; e trucioli metallici e altre impurità nell'olio lubrificante. La precisione di filtrazione è selezionabile tra 50 e 300 mesh, a seconda della pulizia richiesta dei media. Fabbricati in Cina, i filtri di tipo Y con flangia standard ASME sono realizzati con materiali WCB, SUS304 e SUS316L, offrendo resistenza alla corrosione e adattabilità a vari fluidi.

Sostanze non adatte alla filtrazione

I filtri Shenchi ASME B con flangia di tipo Y non sono adatti per filtrare le seguenti sostanze: sostanze chimiche disciolte nel mezzo (come sali in salamoia, acidi e alcali in soluzioni); emulsioni olio-acqua; paste o colloidi viscosi; impurità fibrose morbide (che possono penetrare o avvolgersi attorno allo schermo filtrante); e contaminanti gassosi nei mezzi gassosi. Per questi media è necessario selezionare altri tipi di filtri. Quando si vendono filtri di tipo Y con flangia ASME B, Shenchi confermerà le caratteristiche del mezzo con il cliente per evitare una selezione errata. I filtri di tipo Y con flangia ASME B con listini prezzi includono linee guida dettagliate per la selezione.
