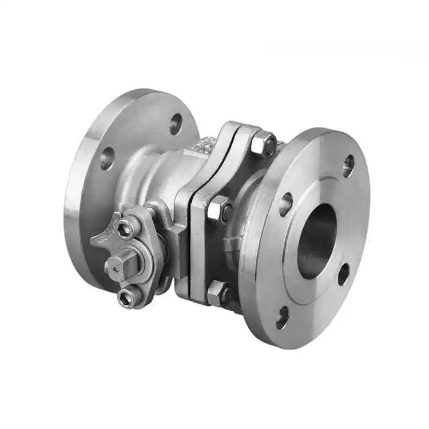

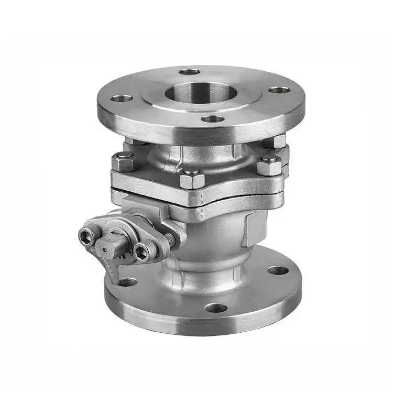

Valvola a sfera flangiata standard americano

Principio di funzionamento

Il flusso del fluido viene controllato ruotando la sfera di 90°.

Al centro della sfera è presente un foro passante dello stesso diametro del tubo. Quando la maniglia o l'attuatore ruota la sfera di 90° finché il foro passante non si allinea con l'asse del tubo, il fluido scorre liberamente senza ostruzioni, la valvola è completamente aperta e la resistenza al flusso è quasi pari a zero. Quando la sfera ruota di altri 90° fino a quando il foro passante è perpendicolare al tubo, la solida superficie sferica blocca completamente il passaggio, la valvola si chiude e si ottiene una chiusura affidabile.

La valvola a sfera flangiata standard americano adotta un design di tenuta bidirezionale, consentendo al fluido di entrare da qualsiasi direzione senza restrizioni sulla direzione del flusso. Le guarnizioni morbide (PTFE/PPL) garantiscono perdite pari a zero, mentre le guarnizioni rigide sono adatte per alte temperature e alte pressioni. Lo stelo della valvola è dotato di una struttura anti-esplosione per garantire sicurezza e affidabilità ad alta pressione. Le valvole a sfera flangiate standard Shenchi ASME sono prodotte rigorosamente secondo gli standard API 608, offrendo un funzionamento rapido e una tenuta ermetica, rendendole valvole di intercettazione ideali per condutture standard ASME nei settori petrolifero, chimico e del gas naturale.

Parametri del prodotto

Nome del prodotto: valvola a sfera flangiata standard americano	specifiche: (1/8"-4") DN6-DN100
Pressione nominale: PN16	Materiale corpo: WCB, SUS304 (CF8), SUS316L (CF3M) Materiale corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Standard: ANSI, BS, DIN, ISO, JIS	Temperatura applicabile: -20℃ ~ +150℃ (normale), fino a +350℃ (alta temperatura), fino a -196℃ (bassa temperatura)
Materiale metallico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, bassa temperatura, temperatura media, temperatura normale
Metodo operativo: Manuale	Guarnizioni: EPDM, PPL
Metodo di connessione: connessione a flangia	Applicazioni: Acqua, aria, gas, olio, liquidi, ecc.
Origine: CinaOrigine: CinaOrigine: CinaOrigine: Cina	Campione: campioni disponibili

Punti salienti della struttura principale e del design

Le valvole a sfera flangiate standard americano di alta qualità di Shenchi presentano una struttura centrale comprendente il corpo della valvola, la sfera, lo stelo e le guarnizioni della sede. La sfera può essere di tipo flottante (DN50 e inferiore) o fissa (DN50 e superiore). Il foro passante della sfera corrisponde al diametro interno del tubo, determinando una resistenza al flusso quasi nulla quando è completamente aperto. Una struttura anti-esplosione dello stelo impedisce allo stelo di volare fuori ad alta pressione. Un dispositivo antistatico garantisce la conduttività tra la sfera e lo stelo, prevenendo l'accumulo di elettricità statica. Per le valvole a sfera flangiate ASME con preventivi disponibili, Shenchi fornisce tabelle dettagliate dei parametri tecnici per facilitare la selezione accurata del modello e il calcolo del budget per i clienti.
