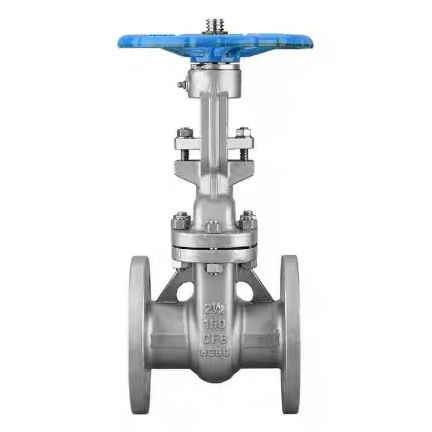

Valvola a saracinesca flangiata con stelo ascendente standard americano

Principio di funzionamento della valvola a saracinesca flangiata con stelo ascendente ASME

Quando l'operatore gira il volantino, il volantino fa ruotare lo stelo della valvola. La filettatura trapezoidale all'estremità superiore dello stelo della valvola si innesta nel dado dello stelo della valvola, convertendo il movimento rotatorio in movimento lineare assiale. Poiché lo stelo della valvola e la saracinesca sono collegati, lo stelo della valvola farà sì che la saracinesca si alzi o si abbassi insieme.

Per aprire la valvola, girare il volantino in senso antiorario. Lo stelo della valvola spinge la saracinesca a muoversi verso l'alto con un movimento lineare, provocando il disimpegno della saracinesca dalla sede della valvola. Quando la saracinesca viene sollevata ad un'altezza pari al doppio del diametro nominale della valvola, il passaggio del fluido è completamente libero e la valvola è in posizione completamente aperta. Durante il funzionamento, il volantino viene generalmente ruotato nella posizione in cui non può essere ruotato ulteriormente, quindi ruotato indietro di mezzo giro o un giro per raggiungere la posizione completamente aperta, impedendo allo stelo della valvola di bloccarsi a causa delle variazioni di temperatura.

Per chiudere la valvola, girare il volantino in senso orario. Lo stelo della valvola spinge la saracinesca a spostarsi verso il basso con un movimento lineare, facendo sì che la saracinesca prema contro la sede della valvola. La coppia applicata dal volantino genera una forza di tenuta forzata e la pressione del fluido nella tubazione preme anche la saracinesca contro l'altra sede della valvola, formando un effetto autosigillante. Questa doppia azione garantisce zero perdite quando è chiuso.

La caratteristica principale di una valvola a saracinesca con stelo saliente è che lo stelo della valvola si alza e si abbassa in sincronia con la saracinesca. Gli operatori possono determinare visivamente lo stato aperto/chiuso della valvola osservando la lunghezza dello stelo della valvola che si estende oltre il coperchio della valvola: più a lungo si estende lo stelo, più ampia è la valvola aperta; quando lo stelo è completamente retratto la valvola è chiusa.

È particolarmente importante notare che le valvole a saracinesca con flangia a stelo ascendente ASME (standard americano) possono essere utilizzate solo in posizioni completamente aperte o completamente chiuse e non possono essere utilizzate come valvole di controllo. Se lasciato in una posizione parzialmente aperta per un periodo prolungato, il fluido che scorre ad alta velocità eroderà le superfici di tenuta, causando l'usura della saracinesca e della sede, con conseguente perdita della valvola. Inoltre, il fluido può fluire da entrambi i lati della valvola a saracinesca in entrambe le direzioni, eliminando la necessità di considerare la direzione del flusso durante l'installazione e facilitando la disposizione del sito.

Parametri del prodotto

Resistenza alle alte temperature e alle alte pressioni

Le valvole a saracinesca flangiate con stelo ascendente standard Shenchi ASME vantano due vantaggi prestazionali fondamentali: resistenza alle alte temperature e resistenza alle alte pressioni. Il materiale WCB può resistere a temperature fino a 425 ℃, mentre l'acciaio inossidabile è adatto per un intervallo di temperature più ampio. Classe di pressione classe 150, la pressione operativa raggiunge 1,9 MPa a temperatura ambiente, superando lo standard PN16. Le guarnizioni sono disponibili in PPL resistente alle alte temperature o EPDM resistente all'acqua. Prodotto in Cina, Shenchi implementa un controllo di qualità completo dalle materie prime ai prodotti finiti, garantendo un funzionamento stabile a lungo termine in condizioni di alta temperatura e alta pressione.

Prestazioni affidabili ad alta pressione che superano gli standard della Classe 150

La valvola a saracinesca con flangia a stelo ascendente standard ASME B16.10 di Shenchi vanta un'affidabile resistenza all'alta pressione. La connessione a flangia è conforme agli standard ASME B16.10, con bulloni serrati in modo uniforme e distribuzione uniforme della pressione sulle guarnizioni. La classificazione Classe 150 offre una pressione di esercizio di 1,9 MPa a temperatura ambiente, con ampio margine di pressione misurata. Lo spessore della parete del corpo valvola è progettato secondo gli standard ASME, superando gli standard nazionali per una maggiore sicurezza. Shenchi offre valvole a saracinesca con flangia a stelo ascendente standard ASME scontate; gli acquisti all'ingrosso danno diritto a sconti e garantiscono un funzionamento stabile a lungo termine in condizioni di alta pressione.

Approvvigionamento diretto in fabbrica e supporto per la personalizzazione OEM

Shenchi, in qualità di fornitore di valvole a saracinesca con flangia a stelo ascendente ASME (standard americano), offre servizi di creazione di campioni. Offriamo valvole a saracinesca con flangia a stelo ascendente ASME scontate a prezzi di fabbrica trasparenti, eliminando i ricarichi degli intermediari. Supportiamo la personalizzazione ODM e OEM; materiali, diametri, standard di flangia e metodi operativi possono essere adattati alle vostre esigenze. Le nostre valvole a saracinesca con flangia a stelo ascendente ASME sono di facile manutenzione, con una struttura semplice e bassi costi di manutenzione. Prodotte in Cina, le valvole a saracinesca con flangia a stelo ascendente Shenchi ASME sono affidabili in termini di qualità e hanno tempi di consegna stabili. I clienti globali sono invitati a contattare Shenchi per parametri tecnici dettagliati e le ultime quotazioni preferenziali.
