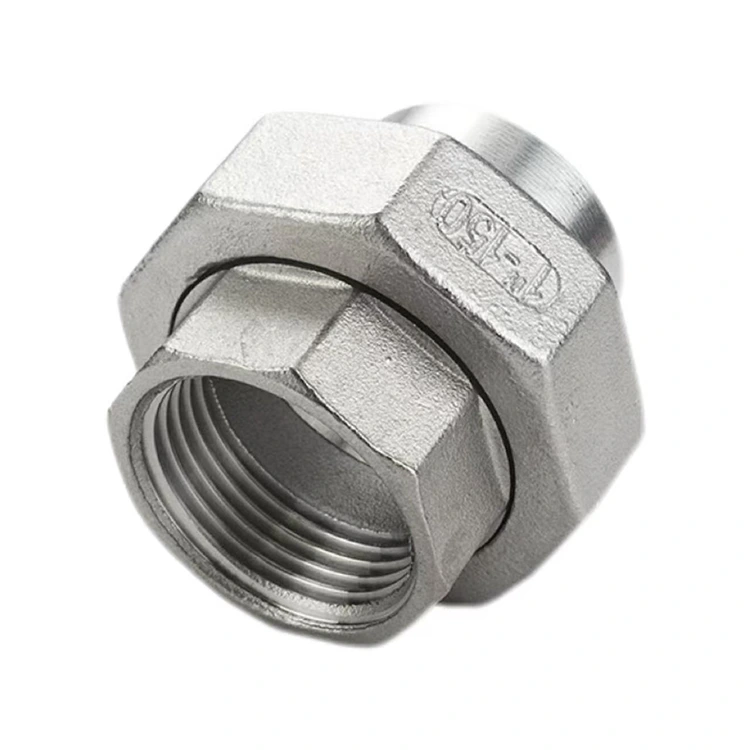

Filettatura femmina x unione con saldatura di testa

In qualità di produttore professionale di raccordi per tubi in Cina, Shenchi presenta l'unione filettatura femmina x saldatura di testa, un connettore per tubazioni composito che integra perfettamente un'estremità filettata femmina con un'estremità saldata di testa all'interno di una singola unità.

Essendo un raccordo ad alte prestazioni, la funzione principale del raccordo filettato femmina x saldatura di testa consiste nel facilitare l'interfaccia senza soluzione di continuità tra i sistemi di connessione filettata e i sistemi di tubazioni saldate. L'estremità filettata femmina è lavorata con precisione utilizzando la tecnologia CNC avanzata, garantendo profili di filettatura precisi e una tenuta affidabile; consente il collegamento diretto a dispositivi con filettatura esterna come valvole, rubinetti e strumentazione.

L'estremità saldata di testa presenta uno smusso prelavorato (smusso) progettato per essere fuso direttamente alla tubazione tramite saldatura TIG (arco di argon), creando una tenuta permanente e a prova di perdite. Costruito in acciaio inossidabile o ottone di alta qualità, questo raccordo è valutato per una pressione di esercizio superiore a 1,6 MPa e funziona in un intervallo di temperature compreso tra -20°C e 120°C. È ampiamente utilizzato nei progetti di nuova costruzione per collegare le tubazioni principali saldate con linee di derivazione filettate, nonché nei progetti di ristrutturazione per interfacciare i sistemi saldati con apparecchiature filettate. Grazie alle sue capacità ad alte prestazioni, offre una soluzione semplice ma affidabile per le complesse sfide di connessione delle tubazioni.

Specifiche del prodotto

Punti salienti della struttura principale e del design

1. Struttura composita integrata

L'unione Shenchi con filettatura femmina x saldatura di testa presenta un innovativo design integrato della struttura composita, che combina con precisione l'estremità filettata femmina e l'estremità con saldatura di testa all'interno di un unico corpo. Ciò elimina la complessità associata all'utilizzo di raccordi adattatori multipli e riduce significativamente i potenziali punti di perdita. Il prodotto viene formato tramite un processo di forgiatura in un'unica fase, che si traduce in una struttura del materiale densa e un'elevata resistenza meccanica.

2. Filettatura interna di precisione

L'estremità filettata femmina è lavorata utilizzando apparecchiature CNC ad alta precisione; il profilo della filettatura è standardizzato e l'impegno è stretto, soddisfacendo pienamente gli standard internazionali per i raccordi con filettatura femmina x saldatura di testa. Le specifiche della filettatura coprono gli standard BSPP, BSPT, NPT e metrici, garantendo la perfetta compatibilità con un'ampia varietà di raccordi e apparecchiature per tubi con filettatura maschio, sia nazionali che internazionali.

3. Design ottimizzato delle estremità con saldatura di testa

L'estremità saldata di testa presenta uno smusso standard prelavorato (smusso), eliminando la necessità di una preparazione secondaria in loco durante l'installazione. Quando collegato alla tubazione tramite saldatura TIG, il giunto di saldatura raggiunge una resistenza equivalente a quella del materiale di base, creando un sistema di tubazioni permanente e integrale. Lo spessore della parete del tubo è stato ottimizzato per garantire sia l'integrità della saldatura che la facilità di movimentazione.

4. Struttura sindacale intermedia

Il prodotto incorpora una struttura di unione intermedia staccabile, caratterizzata da una connessione filettata di precisione e da una guarnizione di tenuta di alta qualità. Questo design garantisce flessibilità durante l'installazione facilitando al contempo la manutenzione futura. Per l'ispezione o la riparazione, la tubazione può essere disconnessa semplicemente allentando il raccordo intermedio, evitando così la necessità di tagliare o risaldare i giunti del tubo. II. Configurazione dei componenti chiave

L'unione Shenchi con filettatura femmina x saldatura di testa è costituita dai seguenti componenti chiave:

Corpo: realizzato in acciaio inossidabile 304 o ottone di alta qualità, forgiato con precisione in un unico pezzo.

Dado di raccordo: realizzato in materiale ad alta resistenza con trattamento superficiale anticorrosione; progettato per prevenire lo sfilamento del filo anche dopo ripetuti montaggi e smontaggi.

Guarnizione di Tenuta: Composta da gomma speciale resistente alle alte temperature e all'invecchiamento; incorporato all'interno di una scanalatura incassata per garantire la sigillatura automatica.

Estremità filettata femmina: lavorata con precisione utilizzando la tecnologia CNC, con vari standard di filettatura disponibili per la selezione.

Linee guida per l'installazione

1. Installazione dell'estremità saldata

Pulire l'estremità saldata e la smussatura del tubo. Mantenere una deviazione di concentricità inferiore a 0,5 mm. Eseguire la saldatura della passata di radice utilizzando TIG (GTAW) per garantire la completa penetrazione alla radice della saldatura; dopo aver completato la passata del tappo, ispezionare la saldatura per eventuali porosità o inclusioni di scorie.

2. Installazione dell'estremità filettata femmina

Assicurarsi che la superficie del raccordo del tubo con filettatura maschio sia pulita. Avvitare manualmente il raccordo maschio nell'estremità filettata femmina del raccordo. Utilizzare una chiave per serrarlo alla coppia standard specificata; la guarnizione di tenuta interna si comprimerà automaticamente per formare una tenuta a prova di perdite.

3. Precauzioni

Durante l'installazione, evitare che il calore generato dalla saldatura si trasferisca nell'area della guarnizione di tenuta. Attendere il completo raffreddamento del giunto saldato prima di effettuare qualsiasi operazione di montaggio o smontaggio sulla ghiera.

Linee guida per la manutenzione

Ispezione regolare: ogni sei mesi, controllare il giunto di unione per eventuali segni di perdite o filettature allentate.

Sostituzione della guarnizione: se la guarnizione di tenuta mostra segni di invecchiamento o usura, è sufficiente allentare il dado di raccordo per sostituirla facilmente.

Manutenzione della filettatura: dopo un funzionamento prolungato, applicare una piccola quantità di lubrificante antiruggine sulle filettature.

Ispezione delle estremità saldate: controllare che il cordone di saldatura non presenti corrosione o crepe; se vengono rilevati problemi, eseguire tempestivamente la saldatura correttiva.

Manutenzione del sistema: quando l'apparecchiatura richiede lo smontaggio per la manutenzione, è sufficiente allentare il dado di raccordo centrale: non è necessario tagliare le tubazioni.

Perché scegliere Shenchi?

1. Controllo di qualità rigoroso

Un controllo di qualità completo viene implementato durante l'intero processo, dall'approvvigionamento delle materie prime all'ispezione finale. Ogni prodotto finito viene sottoposto a verifica dimensionale e test di tenuta al 100% prima di lasciare la fabbrica.

2. Servizi di personalizzazione OEM/ODM

Offriamo servizi personalizzati per la filettatura, l'imballaggio e la marcatura dei prodotti. Forniamo capacità di risposta rapida per specifiche non standard e requisiti di materiali speciali.

3. Prezzi di fabbrica altamente competitivi

In qualità di fornitore diretto dalla fabbrica, offriamo prezzi scontati e incentivi scaglionati basati sul volume.

4. Partenariati vantaggiosi per tutti a lungo termine

Cerchiamo attivamente di stabilire rapporti di cooperazione a lungo termine con grossisti, società di ingegneria e appaltatori di tubazioni. V. Consigli sui prodotti correlati

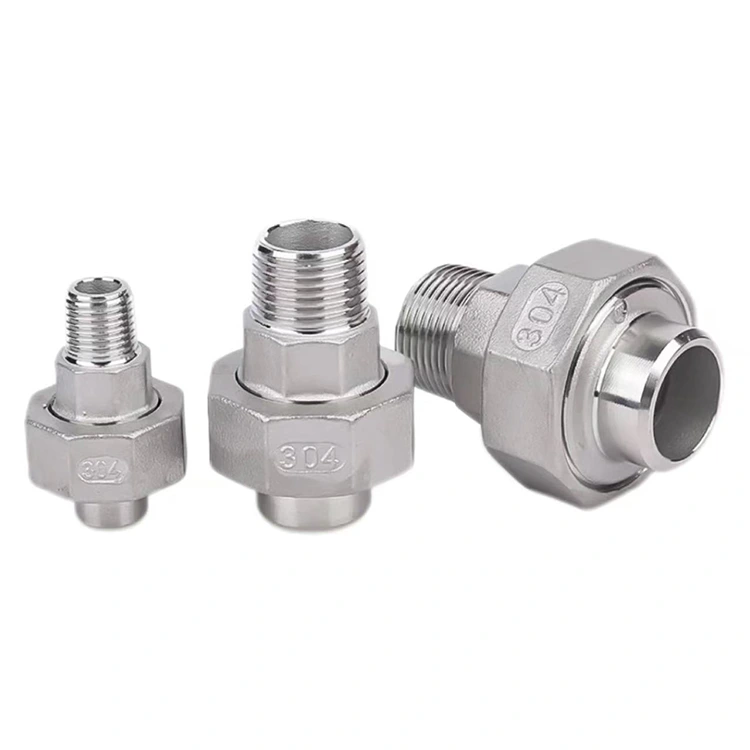

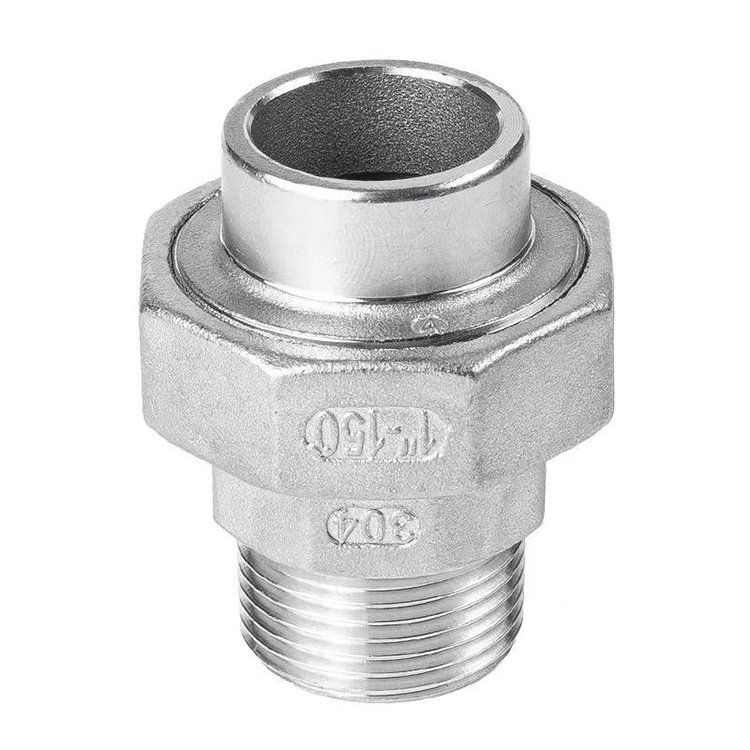

All'interno della stessa serie la nostra azienda realizza anche un prodotto complementare: un raccordo con filettatura esterna da un lato e attacco a saldare di testa dall'altro. Un'estremità utilizza una filettatura esterna per il collegamento con raccordi filettati internamente, mentre l'altra presenta una configurazione con saldatura di testa. Questi due prodotti si completano perfettamente a vicenda, rispondendo in modo completo ai requisiti di connessione sia dei sistemi di tubazioni filettate che saldate. Invitiamo calorosamente sia i clienti nuovi che quelli esistenti a informarsi ed effettuare ordini.

Conclusione

Scegliere il raccordo Zhejiang Shenchi con filettatura femmina x saldatura di testa, orgogliosamente Made in China, significa scegliere un design innovativo, prestazioni affidabili e una manutenzione conveniente. Non vediamo l'ora di collaborare con grossisti di tutto il mondo per costruire insieme un futuro migliore.
