Gomito a 90 gradi a morsetto singolo

Prodotti correlati: Gomito di tipo B a 90 gradi a clip singola

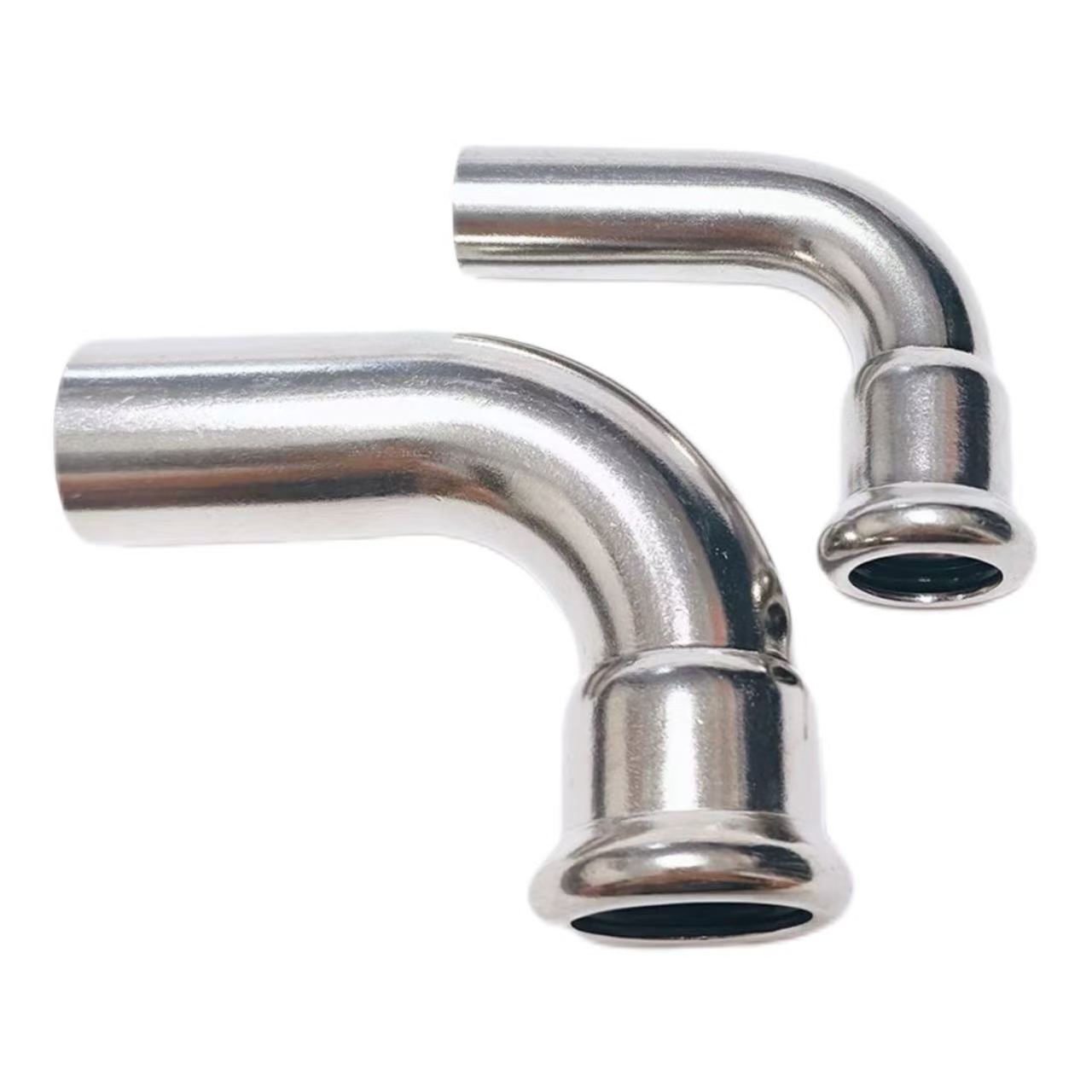

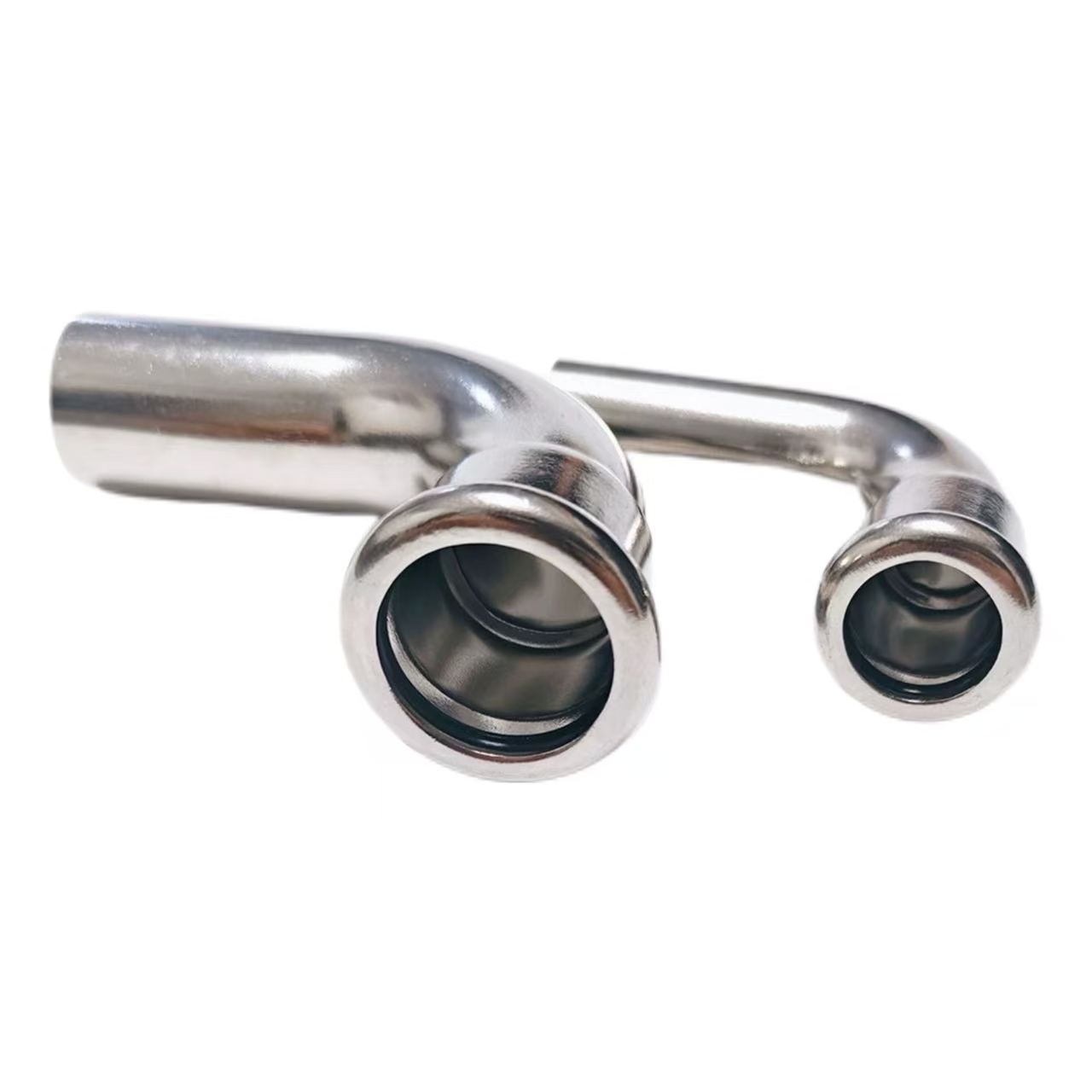

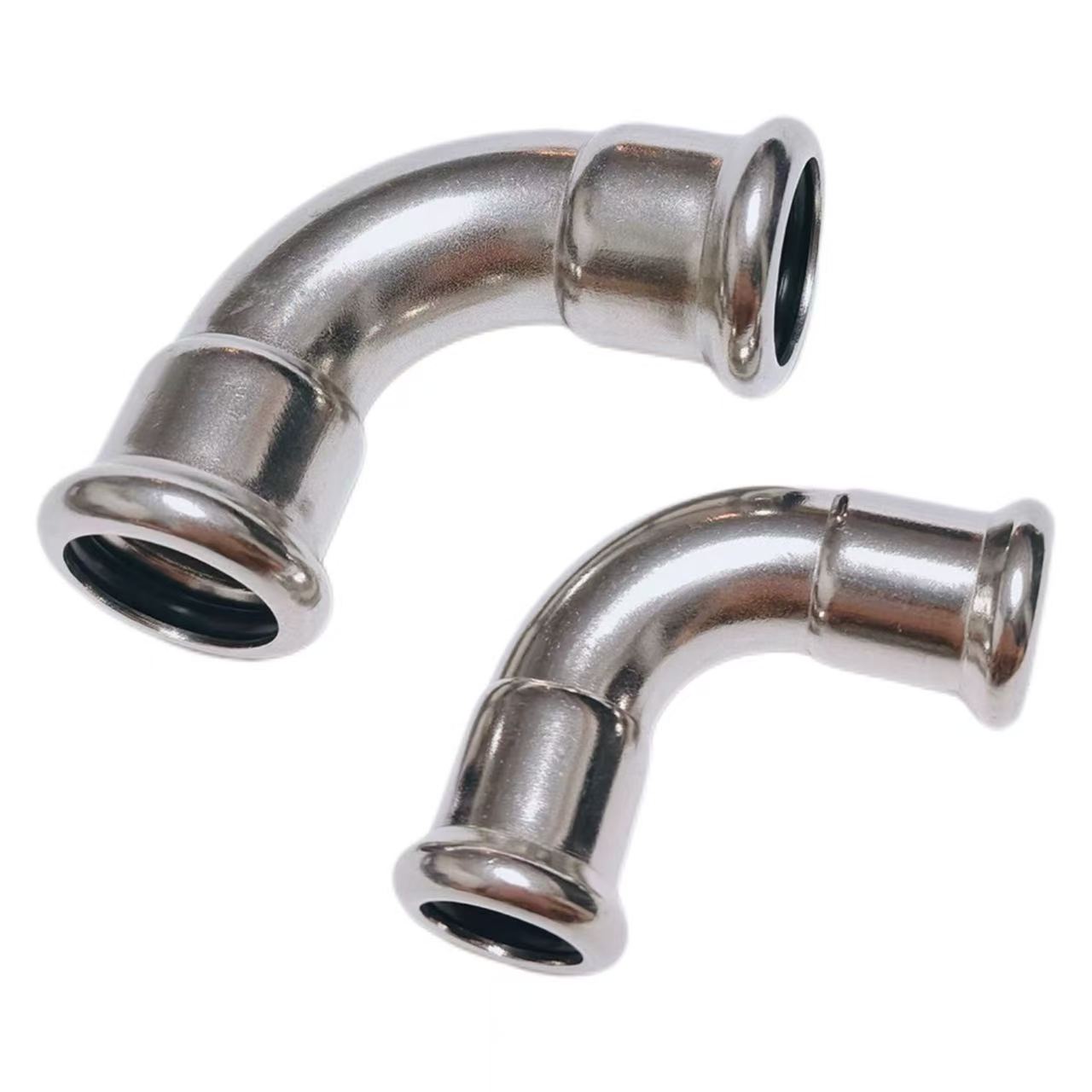

Il gomito di tipo B a 90 gradi a clip singola Shenchi è progettato per sistemi di tubazioni in acciaio inossidabile a parete sottile e fornisce una soluzione di tornitura ad angolo retto efficiente e affidabile. Il prodotto è realizzato con materiali di alta qualità come ottone, SUS304 e SUS316L, garantendo resistenza alla corrosione, durata e robustezza. Il design della connessione a clip singola consente una comoda installazione senza saldature, garantendo sicurezza ed efficienza. La struttura di tipo B supporta la compressione secondaria in loco o l'adattamento della saldatura, adattandosi in modo flessibile alle diverse condizioni di lavoro. La parete interna liscia del raccordo determina una bassa resistenza al flusso ed è meno soggetta a incrostazioni, garantendo un'erogazione del fluido pulita e regolare. È ampiamente applicabile ai sistemi di approvvigionamento e drenaggio dell'acqua, HVAC e tubazioni industriali.

Parametri del prodotto

Vantaggi del funzionamento idraulico manuale

I gomiti a 90 gradi a morsetto singolo idraulico manuale di Shenchi utilizzano strumenti idraulici manuali per crimpare le connessioni. Durante il funzionamento, inserire il tubo nella presa del raccordo fino alla profondità contrassegnata, allineare i morsetti idraulici manuali con le nervature sul raccordo e premere la maniglia per aumentare la pressione. Una volta raggiunta la pressione impostata, rilascia automaticamente la pressione e si ripristina. Il metodo idraulico manuale non richiede alimentazione esterna, rendendolo adatto al lavoro in aree senza elettricità o in spazi ristretti. Rispetto alle pinze a crimpare puramente manuali, il metodo idraulico fornisce una forza più uniforme e una qualità di crimpatura più stabile, particolarmente adatto per raccordi di grande diametro di DN50 e superiori, risparmiando fatica e garantendo una tenuta affidabile.

Passaggi e chiave di installazione

Punti di controllo L'installazione di un gomito a 90 gradi a pressa singola con trattamento preferenziale di Shenchi richiede i seguenti cinque passaggi: Passaggio 1: tagliare il tubo verticalmente, rimuovendo tutte le sbavature interne ed esterne per evitare di graffiare l'anello di tenuta. Passaggio 2: tracciare i segni di profondità sul tubo per assicurarsi che sia completamente inserito. Fase 3: Inserire il tubo nella presa del raccordo fino a raggiungere la fase di posizionamento interno. Passaggio 4: selezionare una ganascia di crimpatura che corrisponda al diametro del tubo, allinearla con la nervatura del raccordo e assicurarsi che le ganasce siano avvolte verticalmente attorno al raccordo. Passaggio 5: utilizzare uno strumento idraulico manuale per applicare pressione finché le ganasce non sono completamente chiuse e l'esagono è chiaramente visibile. Dopo la crimpatura, controllare se le linee di marcatura sono coperte dalla faccia terminale della presa.

Selezione dei materiali e scenari applicabili

I gomiti a 90 gradi con morsetto singolo idraulico manuale Shenchi sono disponibili in tre materiali: Ottone: elevato rapporto costo-prestazioni, buone prestazioni di lavorazione, adatto per sistemi civili come l'approvvigionamento idrico e il gas. Acciaio inossidabile SUS304: acciaio inossidabile per usi generali, eccellente resistenza alla corrosione, soddisfa gli standard di igiene dell'acqua potabile, adatto per l'approvvigionamento idrico domestico e mezzi industriali generali. Acciaio inossidabile SUS316L: aggiunta di molibdeno, forte resistenza alla corrosione per vaiolatura da ioni cloruro, adatto per condizioni altamente corrosive come aree costiere, ambienti con acqua di mare e impianti chimici. Le guarnizioni sono realizzate in modo uniforme in EPDM, resistente a temperature da -20 ℃ a 110 ℃, resistente agli acidi e agli alcali deboli, adatte a vari fluidi come acqua, aria, gas e petrolio.

Servizi di approvvigionamento e personalizzazione

In qualità di fornitore professionale di gomiti a 90 gradi a morsetto singolo prodotti in Cina, Shenchi supporta completamente i servizi di personalizzazione ODM e OEM. Se avete bisogno di ottone, materiale 304 o 316L, standard di interfaccia filettata NPT, BSP, BSPT o DIN o specifiche DN6 o DN100, possiamo produrre in base alle vostre esigenze. Manteniamo un ampio stock di dimensioni standard tutto l'anno e offriamo servizi di campionatura. La produzione di massa inizierà dopo la conferma del campione da parte del cliente. I nostri prodotti sono conformi a numerosi standard internazionali tra cui ANSI, BS, DIN, ISO e JIS, soddisfacendo le esigenze di progetti internazionali. Per le ultime quotazioni sui prezzi scontati dei gomiti a 90 gradi a morsetto singolo o per informazioni sulla cooperazione all'ingrosso, contattaci immediatamente.
