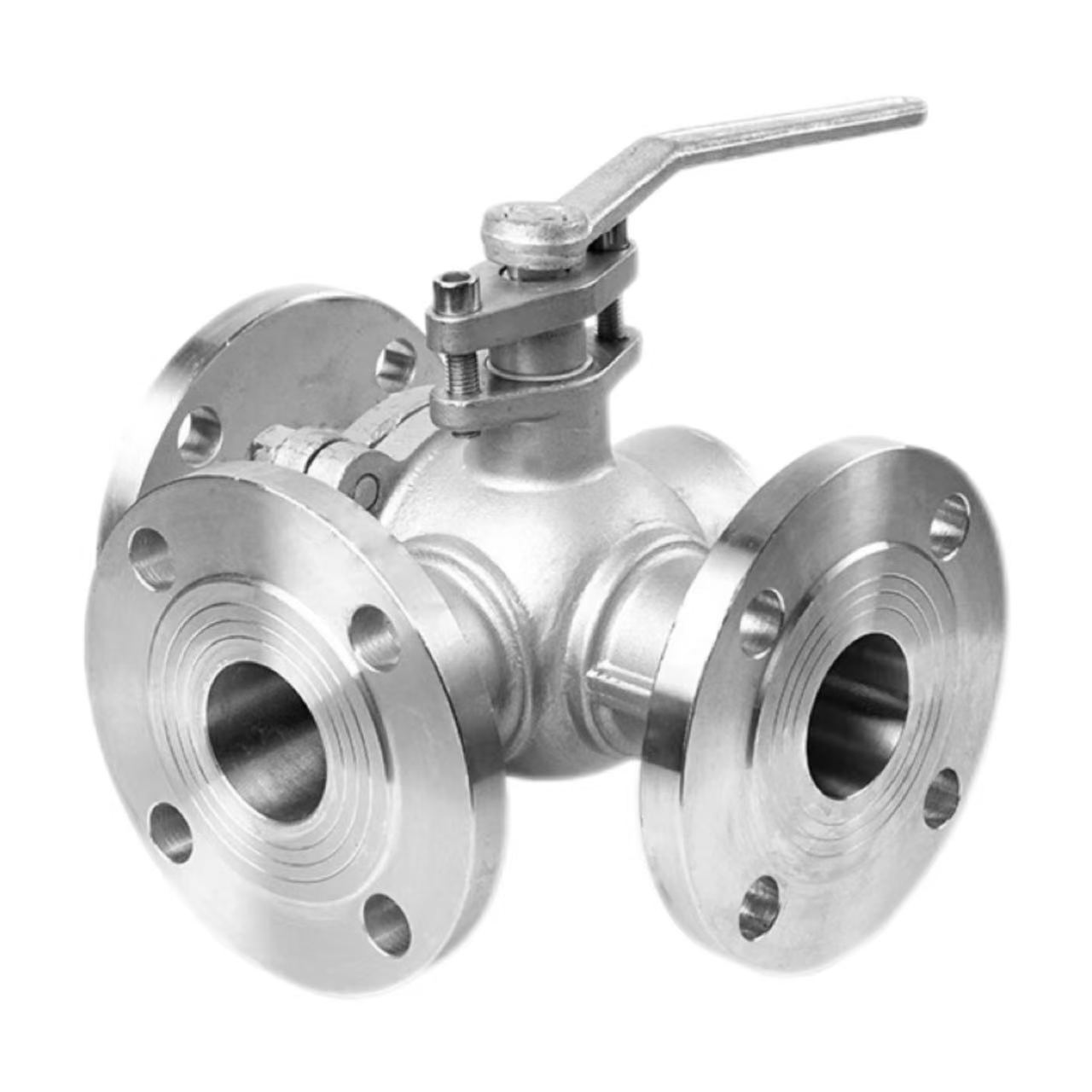

Valvola a sfera flangiata a tre vie

Principio di funzionamento

Il principio di funzionamento della valvola a sfera flangiata a tre vie resistente alla corrosione della fabbrica Shenchi si basa sui canali a forma di L o a T tagliati nella sfera. La sfera è posta al centro del corpo valvola e ruotata tramite una maniglia. Quando la sfera ruota, i canali si allineano o si spostano rispetto alle diverse porte della valvola, realizzando la commutazione, la fusione o la divisione della direzione del flusso del mezzo.

Palla a forma di L:

 La rotazione di 90° consente al fluido di passare dall'ingresso a qualsiasi uscita, adatto per scenari invertiti con un ingresso e due uscite o due ingressi e un'uscita, come fornire alternativamente liquido a due reattori.

Palla a forma di T:

La rotazione di 180° consente di collegare simultaneamente tutte e tre le porte o di interconnettere due porte qualsiasi, adatte per miscelare due mezzi e quindi emetterli (unione) o dividere un mezzo in due uscite (divisione), come nei sistemi di miscelazione di acqua calda e fredda per l'aria condizionata.

Parametri del prodotto:

Nome prodotto: valvola a sfera flangiata a tre vie	Specifiche: (1/8"-4") DN6-DN100
Pressione nominale: PN16	Materiale corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Standard: ANSI, BS, DIN, ISO, JIS	Temperatura applicabile: -20℃ ~ +150℃ (standard), fino a +350℃ (alta temperatura), fino a -196℃ (bassa temperatura)
Materiale metallico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, bassa temperatura, temperatura media, temperatura normale
Metodo operativo: manuale	Guarnizioni: EPDM, PPL
Metodo di connessione: connessione a flangia	Applicazioni: Acqua, aria, gas, olio, liquidi, ecc.
Origine: Cina	Campione: campioni disponibili

Vantaggi della connessione a flangia:

Le valvole a sfera flangiate a 3 vie Shenchi utilizzano connessioni flangiate. Rispetto alle connessioni filettate, le connessioni flangiate offrono una maggiore resistenza alla pressione; la classificazione PN16 può sopportare stabilmente una pressione di 1,6 MPa. Lo smontaggio è pratico e facilita l'ispezione e la manutenzione regolare delle tubazioni. È garantita una tenuta affidabile; la guarnizione della flangia e i bulloni lavorano insieme per eliminare il rischio di perdite. Adatto per tubazioni di grande diametro; per diametri superiori a DN50, dove le connessioni filettate sono difficili, le flange sono la scelta standard. Shenchi, un produttore cinese di valvole a sfera flangiate a 3 vie, offre flange conformi agli standard ANSI, BS, DIN e JIS, soddisfacendo le esigenze dei clienti globali.

Punto chiave dell'installazione 1: allineamento della flangia

Allineamento della flangia Quando si installa la valvola a sfera flangiata a tre vie Shenchi, le facce della flangia devono essere allineate. Le due flange devono essere parallele e concentriche, con la deviazione non superiore all'intervallo consentito della guarnizione della flangia. Forzare l'allineamento dei bulloni causerà la deformazione del corpo della valvola, influenzando la rotazione della sfera e le prestazioni di tenuta. Dopo l'allineamento, la guarnizione deve essere posizionata al centro e non deve essere sfalsata. Una valvola a sfera flangiata a tre vie economica non equivale a bassa qualità; I prodotti Shenchi offrono alta precisione e installazione più semplice. Le valvole a sfera flangiate a tre vie resistenti alla corrosione hanno finiture superficiali della flangia che soddisfano gli standard, garantendo una tenuta più affidabile.

Punto due dell'installazione: serraggio dei bulloni

I bulloni della flangia devono essere serrati in diagonale per fasi. Applicare la coppia gradualmente in 2-3 fasi, seguendo una sequenza diagonale di 180°. Non serrare un lato tutto in una volta, altrimenti una pressione irregolare sulla guarnizione creerà canali di perdita. La coppia del bullone deve soddisfare i valori standard; un serraggio eccessivo danneggerà la flangia o i bulloni, mentre un serraggio insufficiente comporterà una tenuta insufficiente. La fabbrica di valvole a sfera flangiate a 3 vie Shenchi fornisce una tabella di coppia consigliata a cui gli installatori possono fare riferimento. Questi punti di installazione sono fondamentali per garantire il funzionamento della valvola senza perdite a lungo termine; si prega di seguire rigorosamente le specifiche.

Punto 3 di installazione: supporto e pulizia della pipeline

Prima dell'installazione, l'interno della tubazione deve essere pulito per rimuovere scorie di saldatura, limatura di ferro, sabbia e altre impurità. Corpi estranei che entrano nella cavità della valvola possono graffiare la sfera o le guarnizioni, causando perdite. La pipeline deve essere supportata in modo indipendente; la valvola non deve sostenere il peso della tubazione. Le valvole a sfera con flangia a T di grande diametro sono pesanti; il cedimento della tubazione può spostare la flangia dal centro, danneggiando la guarnizione. Le valvole a sfera con flangia a T resistenti alla corrosione sono realizzate in materiali WCB, SUS304 o SUS316L, con nucleo della valvola in rame o acciaio inossidabile. Dopo aver completato i punti di installazione, la maniglia deve ruotare liberamente senza incepparsi; la valvola è quindi pronta per l'uso.
