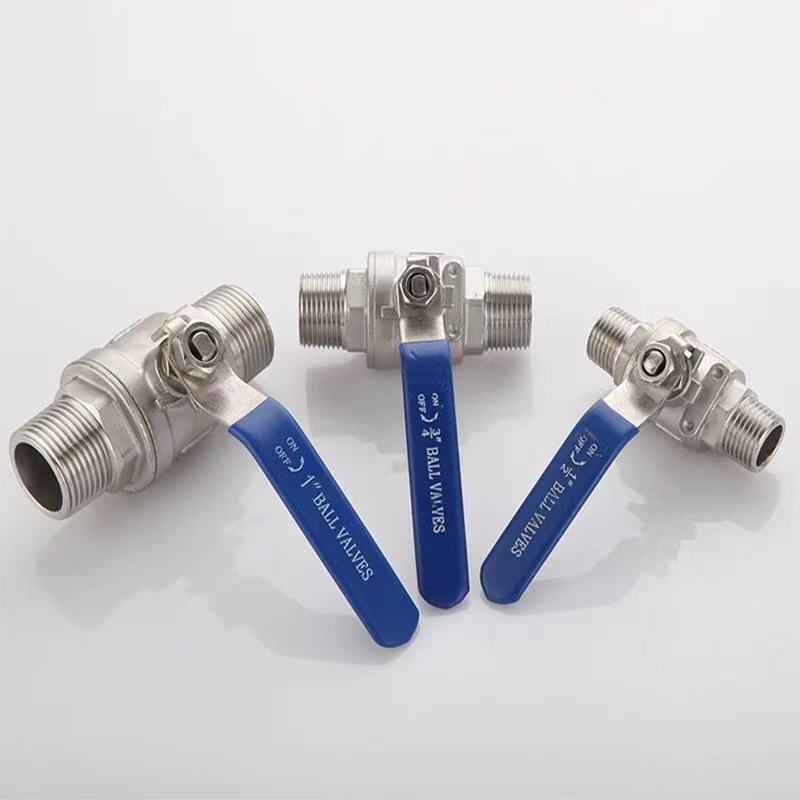

Valvola a sfera a doppia filettatura maschio in due pezzi

Divulgazione scientifica Shenchi: cos'è esattamente una valvola a sfera a doppia filettatura maschio in due pezzi di alta qualità?

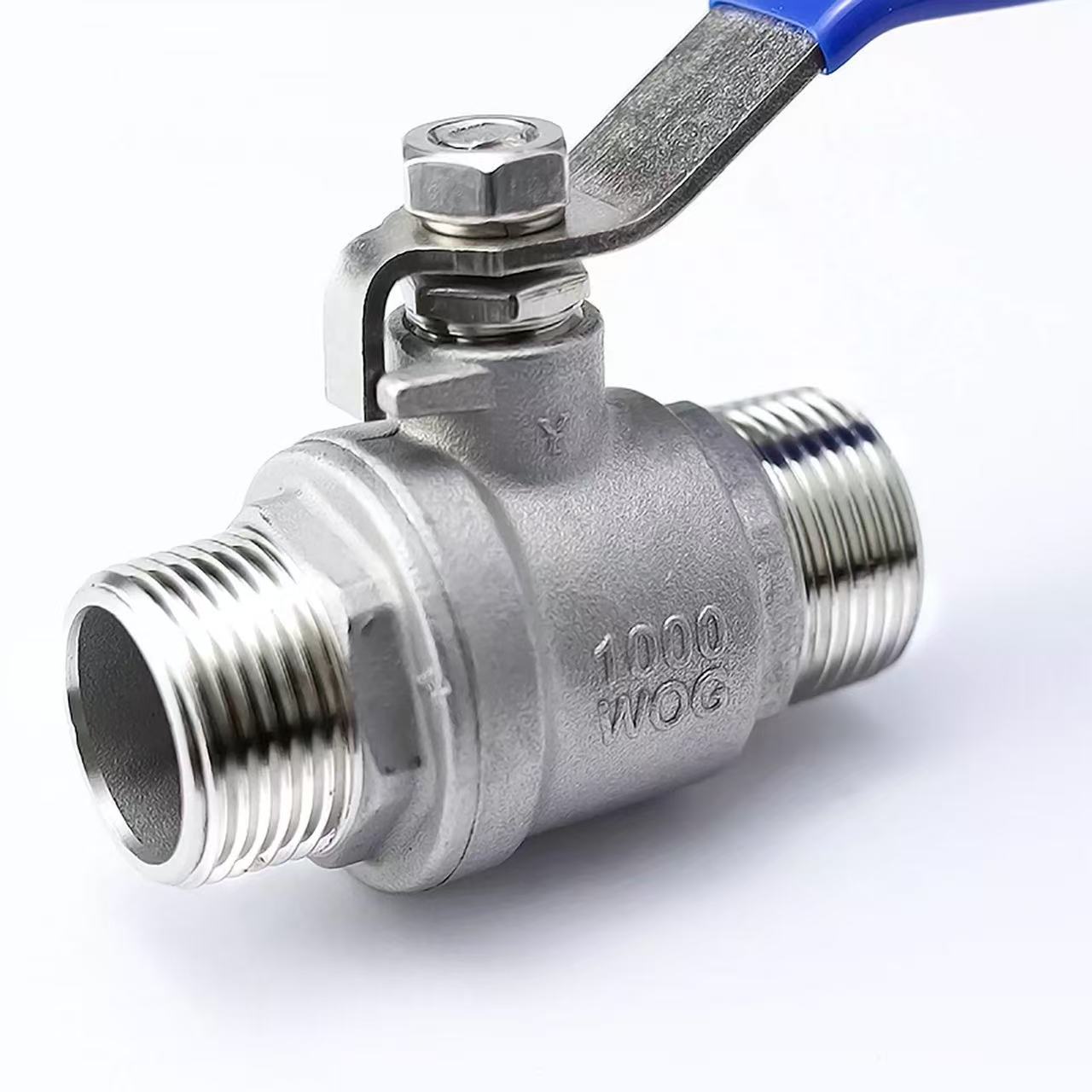

Una valvola a sfera a doppia filettatura esterna in due pezzi è una valvola a sfera con filettatura maschio su entrambe le estremità, assemblata da due componenti del corpo. La versione Shenchi di questa valvola offre materiali del corpo in ottone, SUS304 o SUS316L, con metallo interno abbinato al corpo per eliminare il rischio di corrosione del percorso del flusso. Utilizza guarnizioni EPDM e funzionamento manuale, adatte per acqua, aria, olio, gas e fluidi simili. Una "valvola a sfera a doppia filettatura esterna in due pezzi di alta qualità" è definita da elevata precisione della filettatura, bassa coppia operativa, lunga durata della guarnizione e connessione diretta a porte filettate femmina senza adattatori aggiuntivi.

Parametri del prodotto

Nome prodotto: valvola a sfera a doppia filettatura esterna in due pezzi	Specifiche: (1/8"-4") DN6-DN100
Pressione nominale: PN16	Materiale corpo: ottone, SUS304, SUS316L
Standard: ANSI, BS, DIN, ISO, JIS	Filettature: NPT, BSP, BSPT, DIN, ecc.
Materiale metallico esterno: ottone, SUS304, SUS316L	Temperatura media: temperatura alta, temperatura bassa, temperatura media, temperatura normale
Metodo operativo: manuale	Guarnizione: EPDM
Metodo di connessione: connessione filettata	Applicazioni: Acqua, Aria, Gas, Olio, Liquidi, ecc.
Origine: Cina	Campione: campioni disponibili

Ispezione pre-installazione e specifiche di connessione filettata per la valvola a sfera a doppia filettatura esterna Shenchi in due pezzi

Shenchi, un fornitore cinese di valvole a sfera a doppia filettatura esterna in due pezzi, consiglia di verificare che entrambe le filettature esterne sul corpo della valvola non siano danneggiate e siano perfettamente abbinate alle filettature del tubo femmina prima dell'installazione. Applicare un nastro in PTFE moderato in modo uniforme nella direzione della filettatura per 2-3 avvolgimenti. La valvola a sfera a doppia filettatura esterna premium in due pezzi di Shenchi presenta sedi chiave sulle radici della filettatura. Utilizzare una chiave fissa su questi appartamenti durante l'installazione; non ruotare mai la sezione centrale del corpo della valvola per evitare di disallineare il nucleo sferico interno.

Punti chiave per il posizionamento delle guarnizioni e il controllo della coppia del gruppo corpo valvola

I componenti chiave di una valvola a sfera a doppia filettatura esterna in due pezzi includono le due metà del corpo, il nucleo centrale della sfera, lo stelo e le guarnizioni in EPDM. Nel design di Shenchi, i due corpi si collegano tramite fili centrali. Assicurarsi che la guarnizione di tenuta (tra le metà del corpo) sia centrata senza distorsioni. Stringere a mano fino al contatto, quindi utilizzare uno strumento per un ulteriore 1/4 di giro. Una coppia eccessiva deformerà le guarnizioni in EPDM e causerà guasti. Una conveniente valvola a sfera a doppia filettatura esterna in due pezzi non dovrebbe mai compromettere la qualità della tenuta; il corretto controllo della coppia influisce direttamente sulla durata della valvola.

Metodo di regolazione in loco per la tenuta dello stelo della valvola e il meccanismo di limitazione dell'interruttore

La valvola a sfera a doppia filettatura esterna in due pezzi di Shenchi presenta una guarnizione O-ring in EPDM sullo stelo. Dopo l'installazione, eseguire manualmente il ciclo della valvola due volte per verificare eventuali perdite alla radice dello stelo. Se si verifica una leggera perdita, serrare delicatamente il dado premiguarnizioni dello stelo (non più di 1/8 di giro). Fare attenzione anche ai limiti di battuta della maniglia: la maniglia parallela al tubo indica aperta; perpendicolare indica chiuso. Una valvola a sfera a doppia filettatura esterna premium in due pezzi include arresti meccanici nelle posizioni estreme. Non forzare mai oltre questi arresti, altrimenti potrebbero verificarsi danni al nucleo interno della sfera e alle superfici di tenuta

Procedure comuni per evitare errori di installazione e test di tenuta in loco

Quando si installa la valvola a sfera a doppia filettatura esterna in due pezzi di Shenchi, evitare di: avvolgere eccessivamente le filettature con sigillante causando detriti nella cavità della valvola, utilizzare chiavi a tubo direttamente sulla superficie del corpo della valvola o non pulire i detriti del tubo prima dell'installazione. Procedura corretta: eseguire un test di pressione dopo l'installazione, aprire lentamente la valvola, applicare acqua saponata su tutte le connessioni filettate e sui giunti del corpo e osservare la presenza di bolle. Una valvola a sfera a doppia filettatura esterna premium in due pezzi non dovrebbe mantenere alcuna caduta di pressione per cinque minuti alla pressione di prova PN16. Dopo il test, lasciare la valvola semiaperta per evitare la compressione a lungo termine della guarnizione su un lato.
