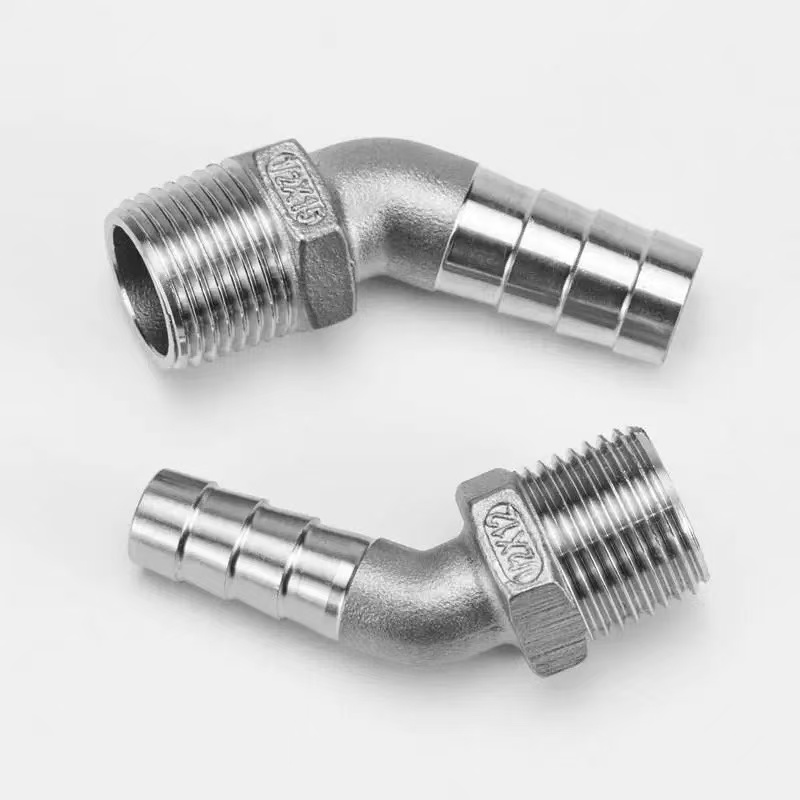

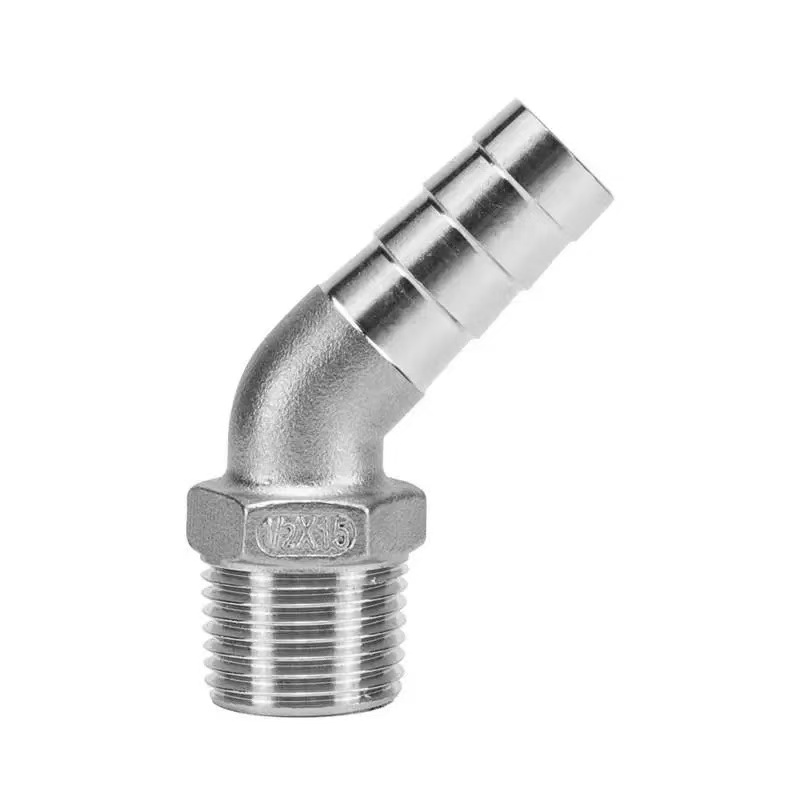

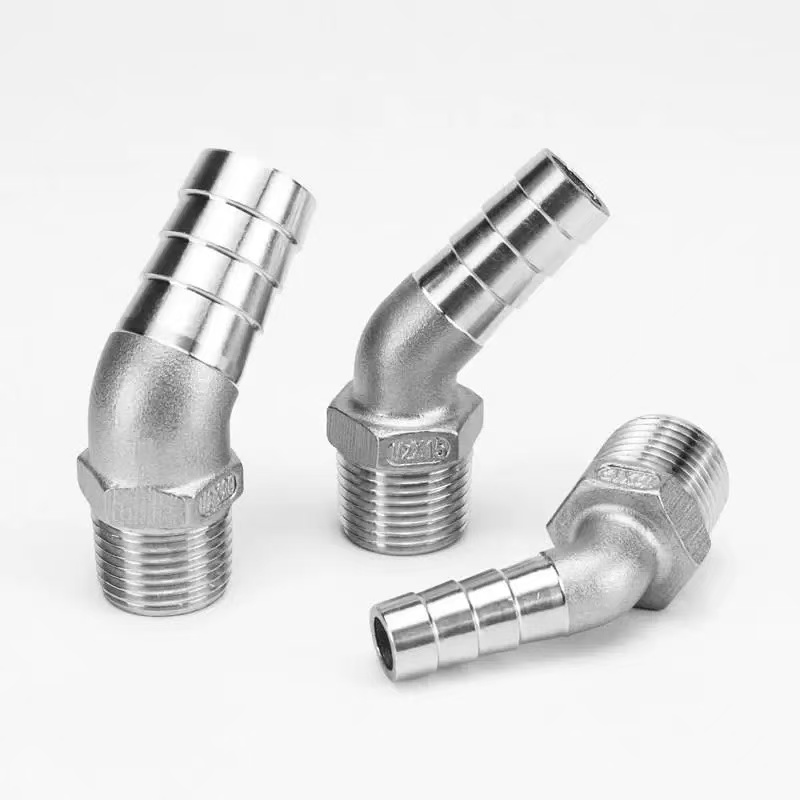

Raccordo a gomito con filettatura maschio esagonale a 45 gradi

Il raccordo a gomito con filettatura maschio esagonale a 45 gradi della Shenchi Factory è progettato specificamente per applicazioni che richiedono un cambio direzionale regolare di 45 gradi durante la transizione da tubazioni rigide a tubi flessibili. La sua estremità filettata esterna si avvita saldamente in un corrispondente raccordo filettato internamente, garantendo una tenuta a prova di perdite all'interno del sistema di tubazioni metalliche. L'estremità dentellata del tubo, una volta inserita nel tubo flessibile, utilizza una serie di punte ad angolo inverso per afferrare saldamente la parete interna del tubo; se fissato con una fascetta stringitubo, crea una connessione robusta e antiscivolo. Il design angolato a 45 gradi riduce la resistenza al flusso del fluido rispetto ai gomiti a 90 gradi standard, rendendolo ideale per i sistemi di tubazioni in cui ridurre al minimo la perdita di pressione è un requisito fondamentale. Inoltre, il corpo esagonale situato al centro del raccordo facilita l'accesso agli strumenti e consente un'installazione rapida ed efficiente.

Specifiche del prodotto

Connessione filettata/spinata

Il raccordo a gomito con filettatura maschio esagonale a 45 gradi Shenchi presenta un design a doppia interfaccia, che consente una transizione affidabile tra tubi rigidi e tubi flessibili:

Estremità filettatura maschio: le filettature esterne lavorate con precisione aderiscono rigorosamente agli standard internazionali (disponibili opzioni BSPT/NPT). Caratterizzati da un'eccezionale regolarità della filettatura, formano una tenuta metallo-metallo quando serrati contro raccordi, valvole o apparecchiature con filettatura femmina, garantendo una tenuta affidabile senza la necessità di una coppia eccessiva. Le superfici filettate sono lisce e prive di sbavature, prevenendo danni alle filettature accoppiate durante l'installazione.

Estremità spinata: questa estremità presenta una struttura spinata a più anelli con angoli e profondità dei denti ottimizzati. Una volta inserito un tubo flessibile, le punte si incastrano nella parete interna del tubo per creare una presa meccanica multipunto. Se fissato con una fascetta stringitubo in acciaio inox, l'insieme raggiunge una resistenza allo sfilamento superiore a 50 kg. L'estremità spinata è disponibile in una gamma completa di dimensioni, compatibile con vari tubi flessibili che vanno da 3 mm a 25 mm di diametro interno.

Valutazione della pressione

Il raccordo a gomito con filettatura maschio esagonale a 45 gradi Shenchi offre valori di pressione definiti per soddisfare i requisiti di varie condizioni operative:

Pressione standard: 1,6 MPa: adatta per la stragrande maggioranza delle applicazioni residenziali, commerciali e dell'industria leggera, come sistemi di approvvigionamento idrico, irrigazione agricola e sistemi di raffreddamento dell'acqua industriali generali.

Opzione ad alta pressione: la serie in acciaio inossidabile 316L ha una resistenza nominale fino a 2,5 MPa, adatta per applicazioni con richieste di pressione più elevate, come sistemi idraulici e apparecchiature di pulizia ad alta pressione.

Garanzia di test: ogni lotto di questi raccordi a gomito esagonali con filettatura maschio a 45 gradi fabbricati in Cina è sottoposto a rigorosi test di pressione in fabbrica. La pressione di prova è impostata su 1,5 volte la pressione di esercizio, garantendo un funzionamento a lungo termine, stabile e senza perdite alla pressione nominale.

Curva temperatura-pressione: nell'intervallo di temperatura operativa compreso tra -20°C e 120°C, la pressione nominale rimane costante; al di fuori di questo intervallo di temperature, la pressione di esercizio consentita deve essere ridotta in conformità con le linee guida standard.

Interoperabilità e compatibilità

Il raccordo a gomito con filettatura maschio esagonale a 45 gradi Shenchi è progettato tenendo pienamente conto dei requisiti di interoperabilità e compatibilità del mercato globale:

Compatibilità con gli standard di filettatura: disponibile in vari standard di filettatura, tra cui BSPT (British Standard Pipe Taper) e NPT (American National Pipe Taper), per garantire la compatibilità con i sistemi di tubazioni in diverse regioni. I clienti possono selezionare le specifiche del filo appropriate in base ai mercati di destinazione.

Gamma di dimensioni del portagomma: l'estremità del portagomma presenta una gamma completa di specifiche di diametro esterno, che copre dimensioni da 1/4 di pollice a 1 pollice (circa 6 mm–25 mm). Ciò garantisce la compatibilità con la stragrande maggioranza dei tipi di tubi flessibili attualmente disponibili sul mercato, inclusi tubi in PVC, gomma, intrecciati e PU.

Compatibilità dei materiali: offerto in due gradi di acciaio inossidabile, 304 e 316L, per soddisfare diversi requisiti di compatibilità dei supporti. Il grado 304 è adatto per acqua e mezzi leggermente corrosivi, mentre il grado 316L è ideale per l'uso con oli, gas naturale e ambienti altamente corrosivi.

Interoperabilità tra marchi: prodotti nel rigoroso rispetto degli standard internazionali, i raccordi a gomito con filettatura maschio esagonale a 45 gradi ad alte prestazioni di Shenchi sono completamente intercambiabili con i raccordi dei principali marchi nazionali e internazionali, eliminando qualsiasi preoccupazione relativa ai problemi di compatibilità.

Perché sceglierci?

1. Prezzi diretti in fabbrica

In qualità di produttore primario, Shenchi elimina gli intermediari per offrire ai clienti prezzi scontati sui nostri raccordi a gomito con filettatura maschio esagonale a 45 gradi. Ciò garantisce un valore superiore, offrendo prezzi migliori per una qualità equivalente o una qualità superiore con lo stesso budget.

2. Rigoroso controllo di qualità

Dal momento in cui le materie prime entrano nella nostra struttura fino all'uscita dei prodotti finiti, ogni raccordo a gomito con filettatura maschio esagonale a 45 gradi prodotto in Cina è sottoposto a un processo di ispezione in più fasi. Effettuiamo controlli rigorosi, tra cui analisi spettroscopiche dei materiali, misurazione passa/non passa della filettatura e test di pressione, per garantire l'assoluta coerenza del prodotto.

3. Robuste capacità di personalizzazione

Shenchi supporta sia la personalizzazione ODM che OEM, consentendoci di personalizzare specifiche, dimensioni, standard di filettatura, qualità dei materiali e finiture superficiali per soddisfare le esigenze specifiche del cliente. Forniamo un servizio completo e completo: dalla progettazione iniziale e dallo sviluppo dello stampo fino alla produzione di massa e alla consegna finale.
