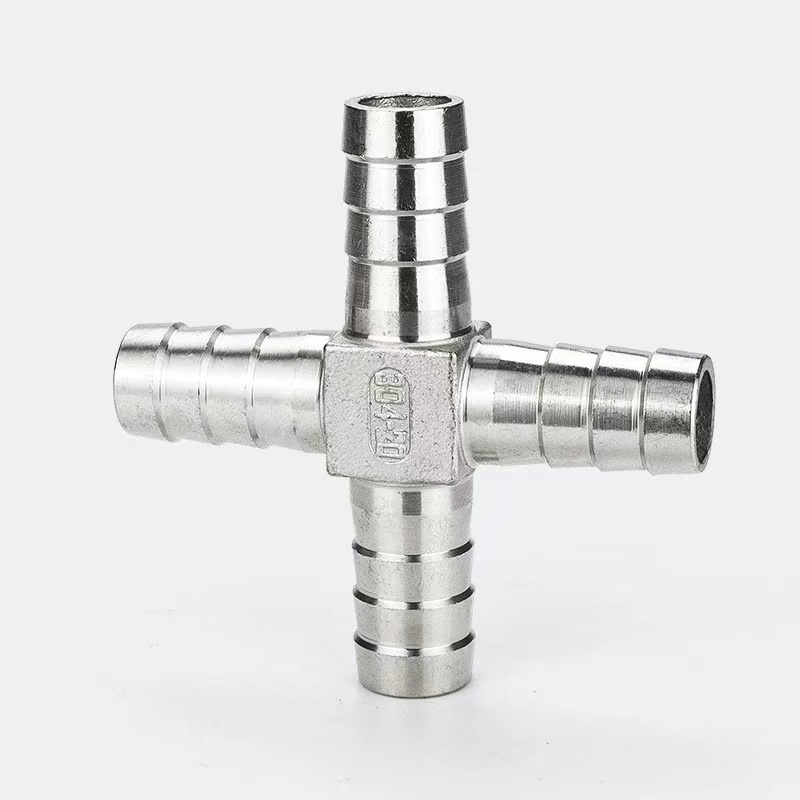

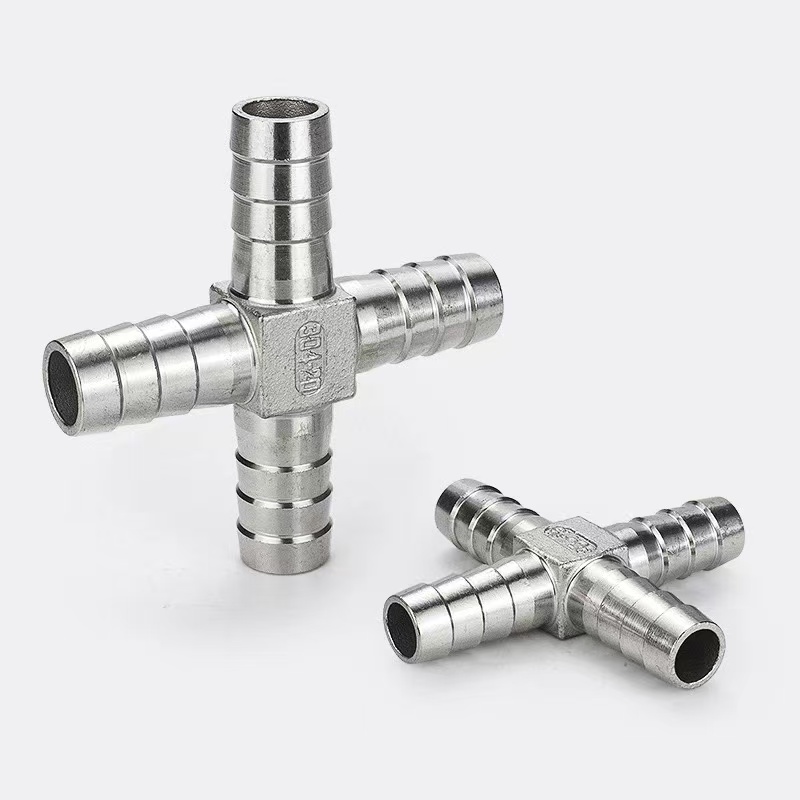

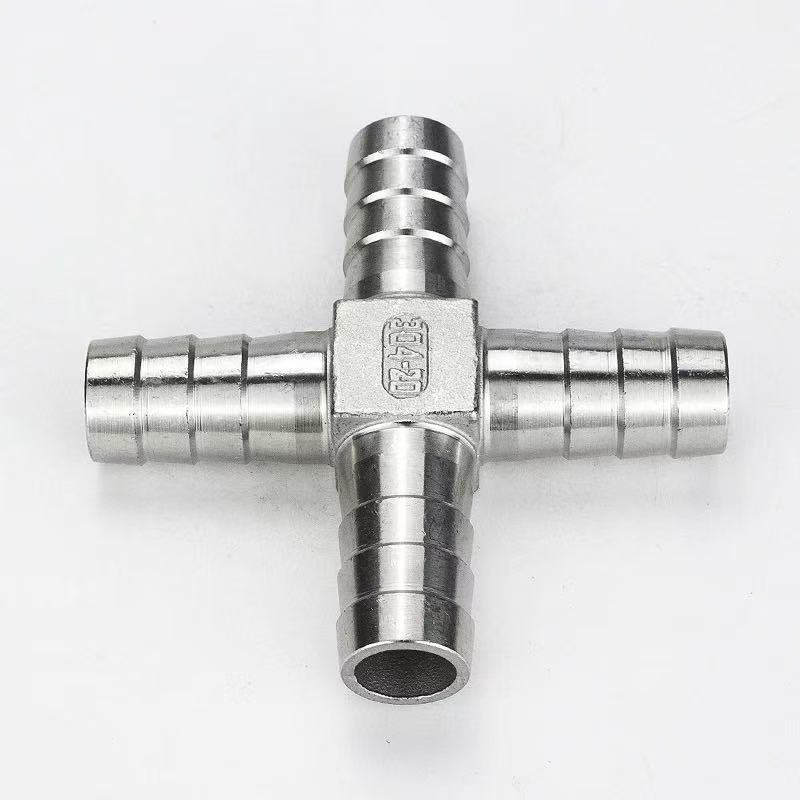

Raccordo per tubo dell'acqua a pagoda di tipo incrociato

In qualità di produttore professionale di raccordi per tubi in Cina, la fabbrica Shenchi offre il raccordo per tubi dell'acqua Pagoda a croce, un componente di deviazione a quattro vie. Il suo corpo principale presenta quattro porte "a pagoda" (spinate) a forma di croce, progettate per distribuire uniformemente un singolo ingresso di fluido in tre linee di diramazione o per consolidare più ingressi in uno solo. Realizzato in ottone, acciaio inossidabile 304 o acciaio inossidabile 316L, il prodotto presenta un'eccezionale resistenza alla corrosione ed è adatto per applicazioni nel trattamento delle acque, sistemi pneumatici, irrigazione agricola e apparecchiature mediche. Le creste spinate presentano un design a scanalatura antiscivolo; se utilizzati insieme alle fascette stringitubo, garantiscono un collegamento sicuro, facilitano l'installazione semplice e consentono un'efficiente deviazione del fluido "uno dentro, tre fuori".

Specifiche del prodotto

Descrizione principale

Il raccordo per tubi dell'acqua a pagoda di tipo incrociato è un componente di deviazione del fluido a quattro vie. Il suo corpo principale presenta quattro porte spinate in stile pagoda disposte in una configurazione a croce, progettate per distribuire uniformemente un singolo flusso di fluido in tre linee di diramazione o per consolidare più flussi di fluido in un unico canale.

1. Struttura a quattro vie a forma di croce: le quattro porte sono disposte ortogonalmente ad angoli di 90 gradi, comprendendo un ingresso e tre uscite. La configurazione di ingresso e uscita può essere regolata in modo flessibile in base all'orientamento di installazione, consentendo varie modalità di connessione come uno-in-tre-out o tre-in-uno-out.

2. Design spinato in stile pagoda: ciascuna porta presenta un profilo spinato a più gradini progressivamente rastremato. Quando viene inserito un tubo flessibile, tali alette creano molteplici anelli di tenuta contro la parete interna del tubo; quando fissato con una fascetta stringitubo in acciaio inossidabile, la resistenza allo sfilamento risultante è significativamente superiore a quella dei raccordi standard a inserto diritto.

3. Capacità di deviazione efficiente: rispetto all'utilizzo di più raccordi a T in serie, la struttura a croce esegue la deviazione uno-in-tre-out in una singola unità. Ciò riduce il numero totale di raccordi e potenziali punti di perdita, ottenendo un layout delle tubazioni più pulito e snello.

Alta adattabilità

Il raccordo per tubi dell'acqua a pagoda di tipo incrociato Shenchi dimostra un'eccezionale adattabilità, in grado di soddisfare i requisiti di connessione della tubazione di diversi scenari e specifiche:

Dimensioni specifiche di adattabilità:

Compatibilità con tubi flessibili: il design a pagoda spinato è compatibile con un'ampia varietà di materiali per tubi morbidi, tra cui PU, PE, PVC, silicone, nylon e gomma, rendendolo ampiamente applicabile in campi come il trattamento delle acque, la pneumatica, la tecnologia medica e la lavorazione chimica.

Compatibilità con dimensioni e specifiche: il diametro esterno della pagoda copre sette specifiche comuni: 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm e 20 mm, consentendole di accoppiarsi con vari tubi flessibili morbidi con diametri interni compresi tra 3 mm e 19 mm.

Flessibilità nell'orientamento dell'installazione: la struttura a quattro vie a forma di croce supporta più configurazioni di input/output, ad esempio uno-in/tre-out, tre-in/uno-out e due-in/due-out, consentendo una regolazione flessibile in base al layout effettivo della tubazione.

Funzionalità di personalizzazione: Offriamo servizi di personalizzazione ODM e OEM, che ci consentono di modificare il profilo delle punte a pagoda, il numero delle punte, il numero di porte, la finitura superficiale e le marcature laser in base ai disegni del cliente per soddisfare requisiti non standard.

Espansione dell'interfaccia: può essere combinato con altri prodotti della stessa serie, come raccordi a pagoda di tipo L, tipo T e con montaggio a pannello, per creare soluzioni complete per la suddivisione del flusso, cambi di direzione e connessioni passanti da pannello.
