Connettore per tubo dell'acqua Pagoda di tipo L

Tipi di prodotto

In qualità di produttore cinese professionale di connettori per tubi dell'acqua a pagoda di tipo L, Shenchi offre due tipi di prodotti principali:

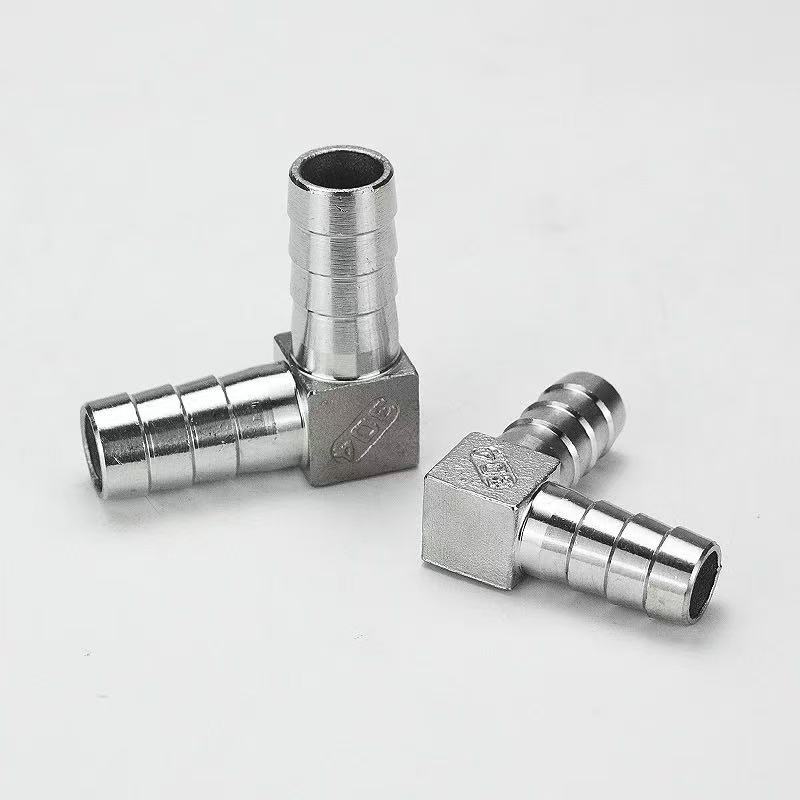

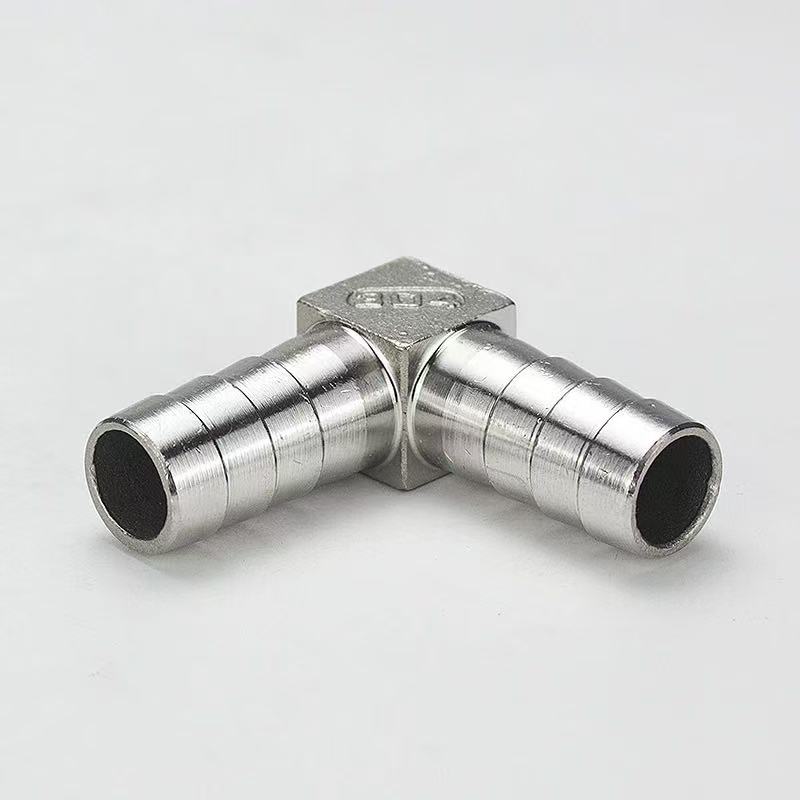

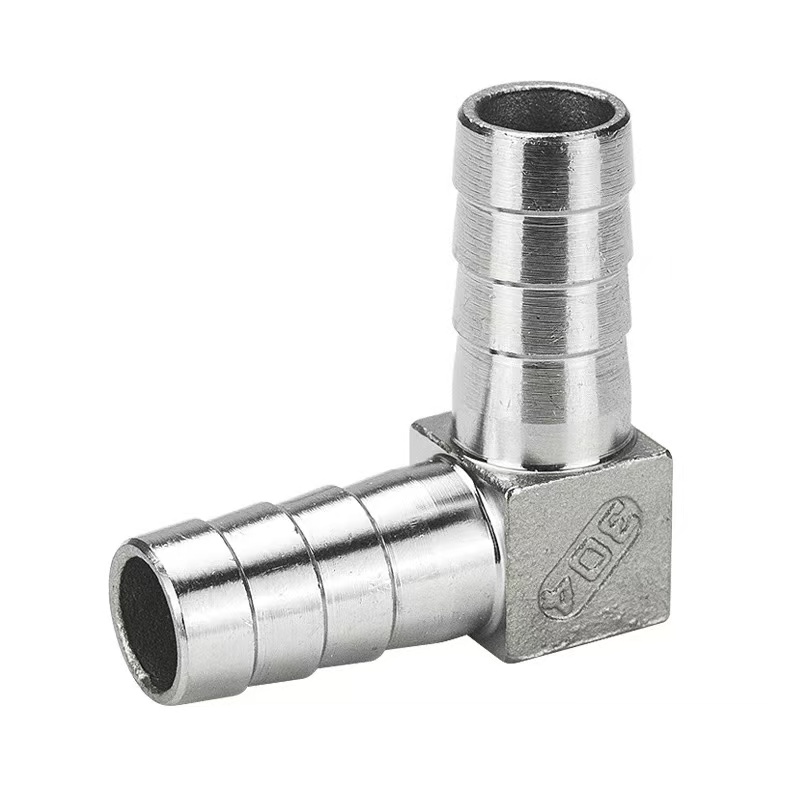

Connettore per tubo dell'acqua a pagoda di tipo L: entrambe le estremità presentano una struttura a pagoda spinata, progettata per creare una connessione direzionale a 90 gradi tra due tubi flessibili.

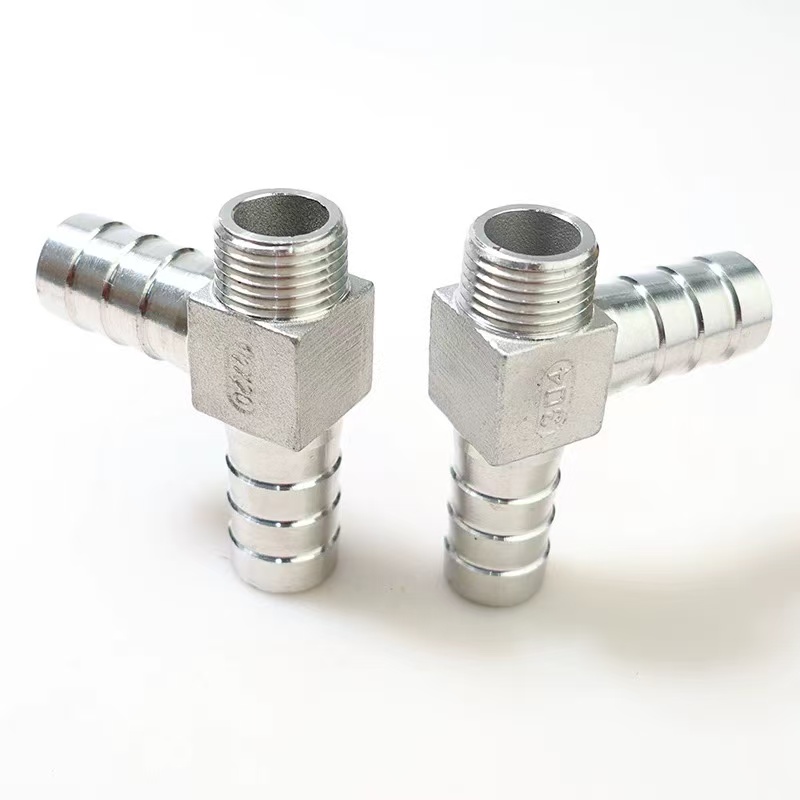

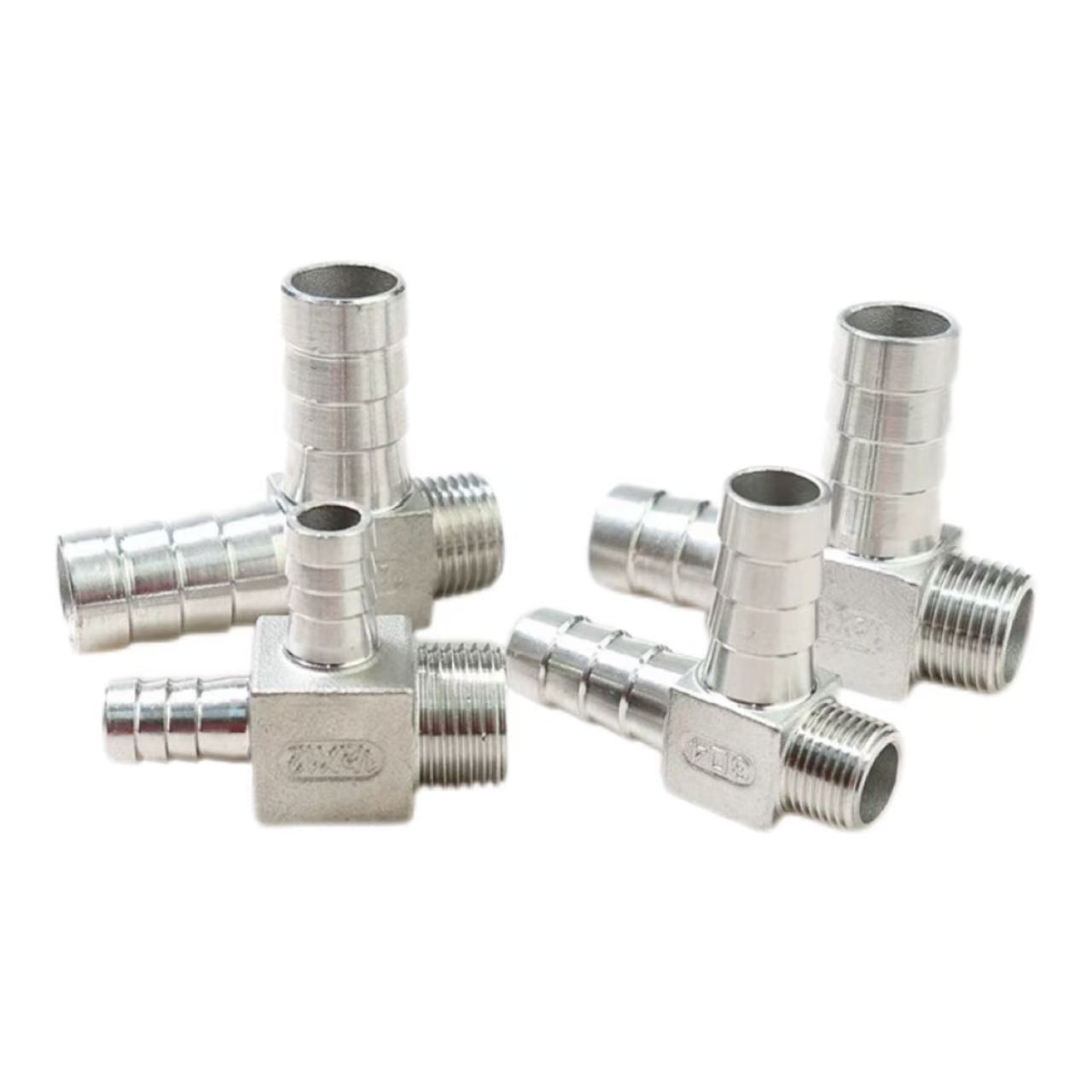

Connettore a pagoda filettato maschio di tipo L: un'estremità presenta una struttura a pagoda spinata per il collegamento a un tubo flessibile, mentre l'altra estremità presenta filettature esterne (maschio), progettate per creare una connessione direzionale a 90 gradi tra un tubo e un pezzo di attrezzatura con una porta filettata interna (femmina).

Entrambi i tipi presentano un design angolato di 90 gradi con specifiche identiche per le estremità della pagoda spinata. Sono disponibili in una scelta di materiali: acciaio inossidabile 304, acciaio inossidabile 316L o ottone. La distinzione fondamentale risiede nel metodo di connessione: il primo facilita un collegamento diretto tubo-tubo, mentre il secondo facilita un collegamento transitorio tra un tubo e un pezzo di attrezzatura, offrendo così opzioni di selezione flessibili per adattarsi a vari scenari di installazione.

Qual è la differenza tra il connettore per tubo dell'acqua Pagoda di tipo L e il connettore Pagoda filettato maschio di tipo L?

Differenza fondamentale: il connettore per tubo dell'acqua Shenchi tipo L Pagoda presenta un'interfaccia a doppia ardiglione (entrambe le estremità sono teste a pagoda spinate, progettate per il collegamento diretto ai tubi flessibili). Il connettore a pagoda filettato maschio di tipo L è dotato di una filettatura esterna su un'estremità e di una pagoda dentellata sull'altra, progettato per collegare un tubo flessibile a un tubo rigido o a un corpo valvola con filettature interne. Shenchi’I connettori per tubi dell'acqua Pagoda di tipo L ad alte prestazioni di S sono forgiati in ottone o acciaio inossidabile 304/316L; la loro struttura ad angolo retto a 90 gradi è ideale per reindirizzare le tubazioni. Il design a doppia ardiglione garantisce una presa salda e sicura—soprattutto se abbinato a fascette stringitubo—per evitare distacchi e perdite. Questi raccordi offrono un'eccellente resistenza alla pressione, alla corrosione e all'invecchiamento. La variante in acciaio inossidabile 316L è particolarmente adatta per ambienti altamente corrosivi, come quelli che coinvolgono acqua di mare o trattamenti chimici. Facili da installare, questi raccordi sono ideali per collegamenti di tubi flessibili a bassa pressione in impianti idraulici, sistemi pneumatici e applicazioni di fluidi industriali, offrendo stabilità e durata eccezionali.

Specifiche del prodotto

Istruzioni per l'installazione

Il connettore per tubo dell'acqua Pagoda di tipo L del marchio Shenchi, prodotto secondo gli standard nazionali, è facile da installare. Seguire i passaggi seguenti garantisce una connessione affidabile:

Passaggio 1: taglio del tubo

Utilizzare un tagliatubi specializzato per tagliare l'estremità del tubo in modo squadrato e piatto, evitando tagli angolati o sbavature, per garantire una perfetta aderenza alle punte della pagoda. Per i tubi trecciati o rinforzati, si consiglia di utilizzare un metodo di taglio a caldo per sigillare i bordi ed evitare lo sfilacciamento.

Passaggio 2: connessione finale alla pagoda

Inserire il tubo verticalmente sull'estremità a pagoda finché la faccia del tubo non entra in contatto con la base del raccordo a pagoda. Le punte a pagoda presentano un design a gradini che crea più anelli di tenuta una volta inserito il tubo. Per applicazioni ad alta pressione, fissare il collegamento utilizzando una fascetta stringitubo in acciaio inossidabile o una fascetta elastica; il morsetto deve essere posizionato tra la seconda e la terza ardiglione pagoda.

Passaggio 3: connessione con estremità filettata

Selezionare il metodo di tenuta appropriato per l'estremità filettata in base alle sue specifiche: le filettature G (filettature parallele dei tubi) richiedono una guarnizione in gomma o rame per la tenuta; Le filettature NPT o R (filettature per tubi coniche) richiedono l'avvolgimento di 3-5 giri di nastro sigillante per filettature in PTFE prima del serraggio. Durante il serraggio applicare la chiave sul corpo esagonale del raccordo per evitare che la coppia venga trasmessa al punto di attacco del tubo.

Passaggio 4: test di pressione

Al termine dell'installazione, eseguire un test di pressione statica a 1,5 volte la pressione di esercizio del sistema. Se non si osservano perdite dopo aver mantenuto questa pressione per 3 minuti, il gruppo è pronto per l'uso. La procedura di installazione per il corrispondente connettore Pagoda filettato maschio di tipo L di questa serie è identica, differisce solo per il tipo di filettatura, consentendo una selezione flessibile in base ai requisiti di interfaccia specifici.

Campi di applicazione

1. Attrezzature per il trattamento dell'acqua

Il connettore per tubi dell'acqua Pagoda di tipo L è progettato per collegamenti direzionali a 90 gradi tra tubi in PE e PU in depuratori d'acqua, addolcitori d'acqua e sistemi RO (osmosi inversa). Se realizzato in acciaio inossidabile 316L, soddisfa i requisiti sanitari per uso alimentare. È disponibile un connettore Pagoda filettato maschio di tipo L complementare all'interno della stessa serie per applicazioni in cui l'interfaccia dell'apparecchiatura presenta una filettatura interna (femmina).
