Raccordo spinato a paratia

Shenchi presenta raccordi spinati a paratia di alta qualità, progettati specificamente per instradare i tubi flessibili attraverso i pannelli delle apparecchiature fornendo allo stesso tempo una tenuta affidabile. Realizzati in ottone, acciaio inossidabile SUS304 e SUS316L, questi raccordi offrono una forte resistenza alla corrosione e sono adatti per un'ampia gamma di condizioni di lavoro.

Struttura del prodotto

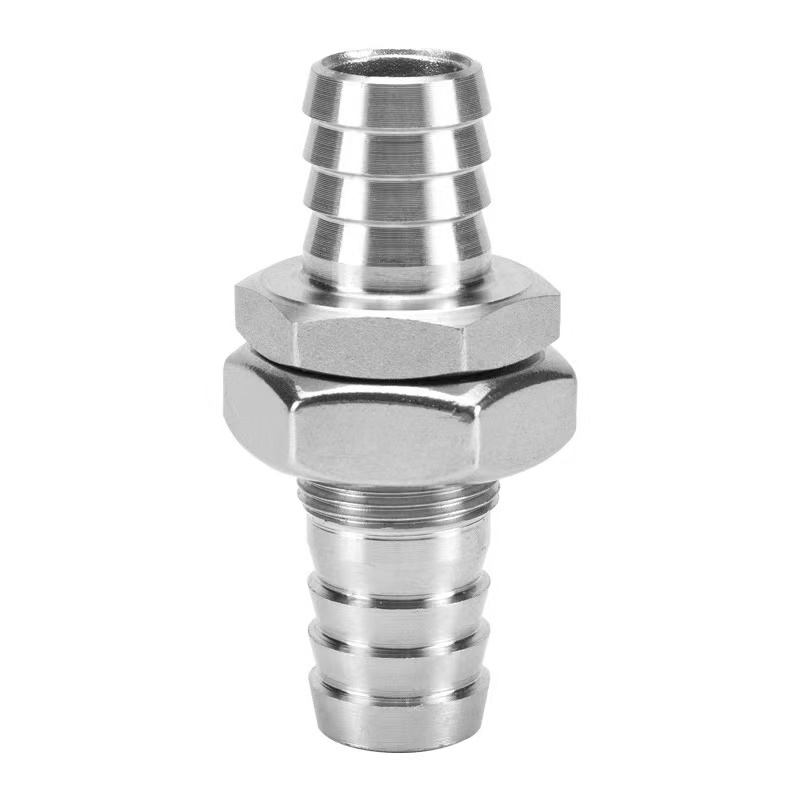

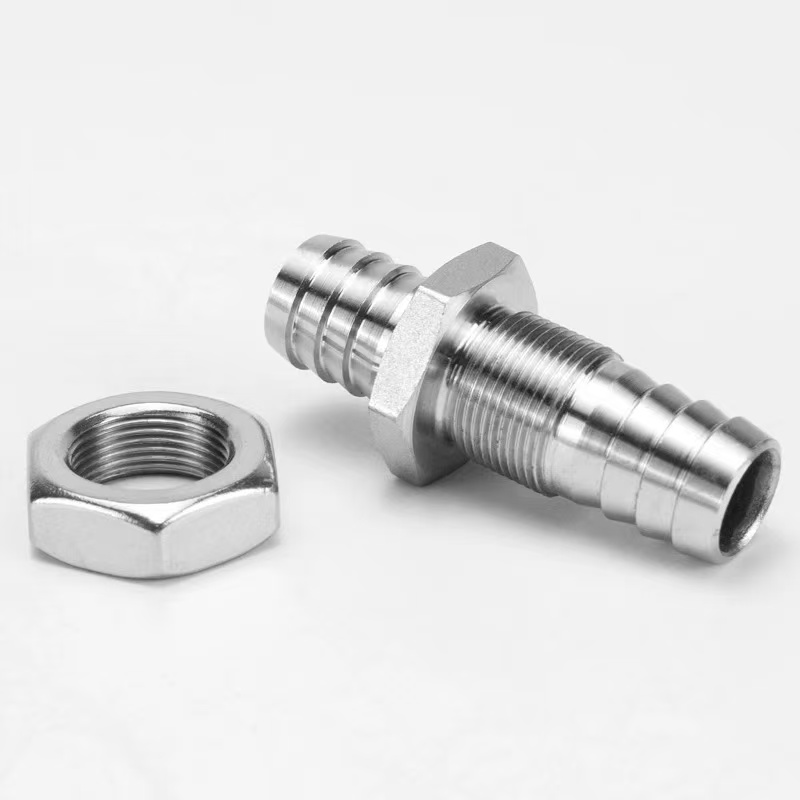

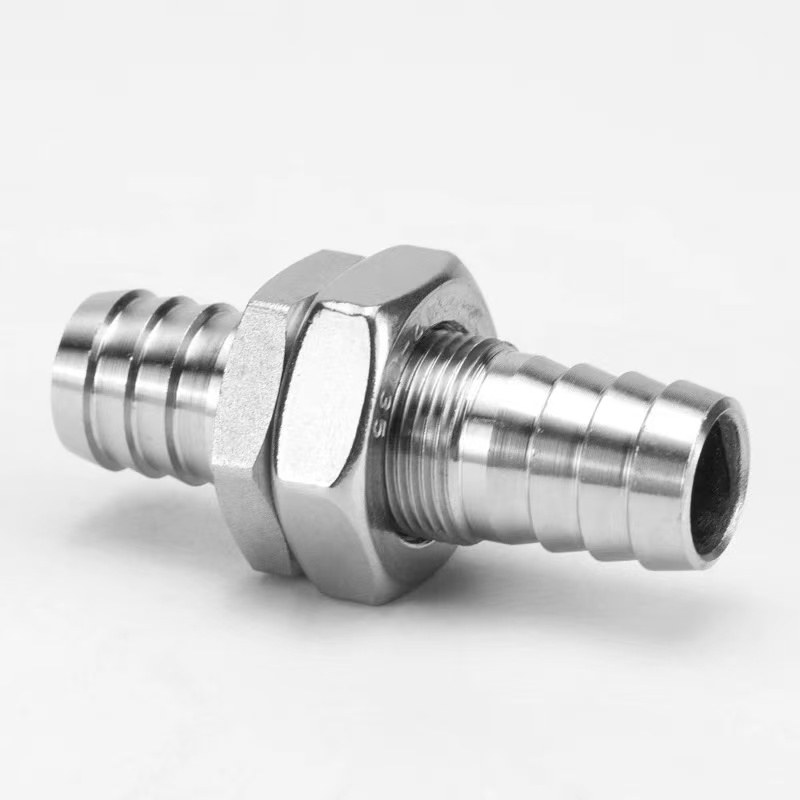

La struttura del raccordo con innesto a paratia comprende filettature della paratia, un dado di bloccaggio e collegamenti per tubi con innesto. Durante l'installazione è necessario solo un foro nel pannello; stringendo il dado si completa il processo di fissaggio e sigillatura.

L'estremità spinata presenta un design con scanalatura antiscivolo, che garantisce una connessione sicura se utilizzata con una fascetta stringitubo. Questi raccordi sono ampiamente utilizzati nei quadri elettrici, nelle apparecchiature per il trattamento dell'acqua, negli strumenti medici e in altri campi correlati.

Specifiche del prodotto

Vantaggi strutturali

Il raccordo spinato per paratia è un raccordo per tubi appositamente progettato per instradare i tubi flessibili attraverso pannelli, involucri o paratie di apparecchiature fornendo al contempo una tenuta fissa. La sua struttura principale comprende una sezione filettata della paratia, un dado di bloccaggio, una guarnizione di tenuta e un collegamento per tubo flessibile. Durante l'installazione è sufficiente praticare sul pannello un solo foro del diametro corrispondente. La sezione filettata del raccordo viene fatta passare attraverso il foro e il dado viene serrato dal lato opposto per completare il processo di fissaggio e sigillatura.

1. Struttura di fissaggio della paratia:La lunghezza della sezione filettata è adattata agli spessori comuni dei pannelli. Una volta serrato, il dado di bloccaggio forma un fissaggio rigido con il pannello, garantendo che il raccordo rimanga sicuro anche sotto forze di trazione esterne.

2. Collegamento del tubo spinato:Uno o entrambi i lati del pannello sono dotati di denti conici dentellati per l'inserimento del tubo e la formazione di una connessione sigillata con una fascetta stringitubo. L'estremità scanalata adotta un design a doppia scanalatura antiscivolo, che offre una resistenza all'estrazione significativamente più elevata rispetto ai normali raccordi.

3. Sistema di tenuta:Su entrambi i lati del pannello sono previste guarnizioni in gomma o O-ring. Quando il dado viene serrato, la guarnizione di tenuta viene compressa, ottenendo una tenuta stagna all'acqua e alla polvere in corrispondenza dell'apertura del pannello, con un grado di protezione fino a IP65 o superiore.

Metodo di installazione

I resistenti raccordi spinati per paratia di Shenchi sono facili da installare. Una connessione sicura e sigillata può essere ottenuta in soli sei passaggi:

Passaggio 1: preparazione dei fori nel pannello

Praticare un foro rotondo corrispondente sul pannello in base al diametro esterno della sezione della filettatura. Assicurarsi che il bordo del foro sia liscio e privo di bave per evitare di danneggiare la guarnizione di tenuta.

Passaggio 2: installare la guarnizione di tenuta

Far scorrere la guarnizione di tenuta EPDM inclusa sulla sezione filettata, premendola contro la base del raccordo. Se è necessaria la sigillatura su entrambi i lati del pannello, posizionare una guarnizione su ciascun lato.

Passaggio 3: inserire attraverso il pannello

Inserire la sezione filettata nel foro da un lato del pannello, assicurandosi che la base del raccordo sia a contatto con il pannello con la guarnizione di tenuta in mezzo.

Passaggio 4: serrare il dado di bloccaggio

Avvitare il dado di bloccaggio sulla sezione filettata dal lato opposto del pannello e serrarlo gradualmente con una chiave. Coppia consigliata: 5–8 N·m per materiali in ottone e 8–12 N·m per acciaio inossidabile. Mantenere fermo il corpo del raccordo durante il serraggio.

Passaggio 5: collegare il tubo

Selezionare una specifica in cui il diametro esterno della portagomma sia maggiore di 0,5–1 mm rispetto al diametro interno del tubo. Inserire il tubo verticalmente sull'estremità scanalata fino a raggiungere la base. Per applicazioni ad alta pressione, utilizzare una fascetta stringitubo in acciaio inossidabile e fissarla tra la seconda e la terza aletta.

Passaggio 6: test di integrità della tenuta

Eseguire un test di pressione statica a 1,5 volte la pressione di esercizio. Se non si verificano perdite per tre minuti, l'installazione è qualificata.
